| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A234 グレード WP11 ASME B16.9 BW L/R 90 DEG BW |
| 文書 | 製品説明書 PDF |

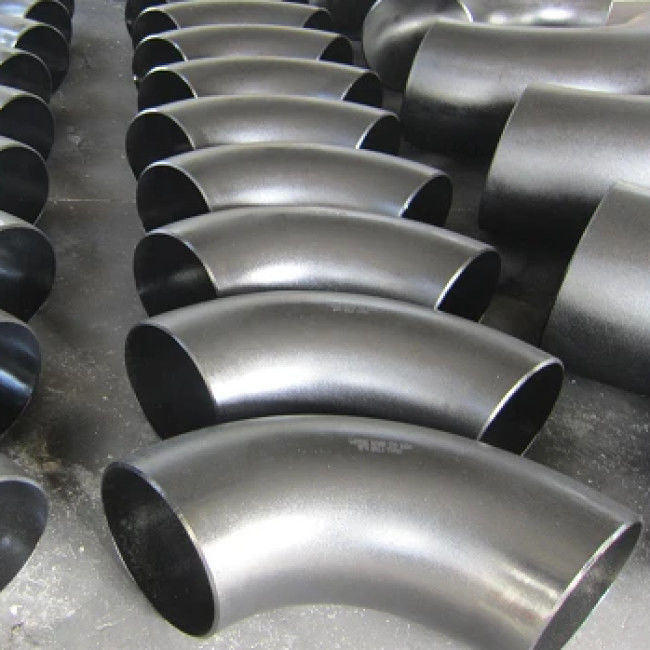

ASTM A234の等級WP11 ASME B16.9 BW L/R 90のDEGの合金鋼のバット溶接の肘90度
合金鋼の付属品は合金の範囲と合金になる。合金の内容は付属品の特性そして耐食性の特性を定める。より高いより大きい合金になる要素である特性。この等級の付属品は鉄およびカーボンの第一次合金を備えている。高力付属品はstress-inducedシステムを渡る流れの特徴に影響を及ぼすことの極めて重要な役割を担う
製品に関する情報
| 製品名 | ASTM A234の等級WP11 ASME B16.9 BW L/R 90のDEGの合金鋼のバット溶接の肘90度 |
| サイズの範囲 | 48"への1/2」 |
| 壁厚さ | Sch5SへのXXS |
| 標準 |
ASTM A234 MSS SP-75 |
| 等級 | WP11 |
| 製造の標準 | ASME B16.9 |
ASTM A234 Gr WP11の物質的な化学成分（%）
| Si | S | Mn | P | C | Mo | Cr | NI | CU | |
| WP11 CL1 | 0.5-1 | 0.03 | 0.3-0.6 | 0.03 | 0.05-0.15 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL2 | 0.5-1 | 0.04 | 0.3-0.8 | 0.04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL3 | 0.5-1 | 0.04 | 0.3-0.8 | 0.04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 |
ASME B16.9 L/Rの肘次元
ASME B16.9の肘は管が方向を変えるとき使用される。肘は出て来ることができたり回ったり、またはあらゆる角度中間左に曲がったり、訂正する。長い半径（L/R）肘はインチの単位の1.5 x NPSに匹敵する1.5D半径の中心に終り次元の肘を表示する。ASME B16.9の標準的な長い半径の肘は流れ方向変更の角度に従って90°および45°として更に分類することができる。
| NPS | O.D mm インチ |
mm インチ |
B mm インチ |
| 1/2 | 21.3 0.84 |
38 1.50 |
16 0.62 |
| 3/4 | 26.7 1.05 |
38 1.50 |
19 0.75 |
| 1 | 33.4 1.32 |
38 1.50 |
22 0.88 |
| 1-1/4 | 42.2 1.66 |
48 1.88 |
25 1.00 |
| 1-1/2 | 48.3 1.90 |
57 2.25 |
29 1.12 |
| 2 | 60.3 2.38 |
76 3.00 |
35 1.38 |
| 2-1/2 | 73.0 2.88 |
95 3.75 |
44 1.75 |
| 3 | 88.9 3.50 |
114 4.50 |
51 2.00 |
| 3-1/2 | 101.6 4.00 |
133 5.25 |
57 2.25 |
| 4 | 114.3 4.50 |
152 6.00 |
64 2.50 |
| 5 | 141.3 5.56 |
190 7.50 |
79 3.12 |
| 6 | 168.3 6.62 |
229 9.00 |
95 3.75 |
| 8 | 219.1 8.62 |
305 12.00 |
127 5.00 |
| 10 | 273.0 10.75 |
381 15.00 |
159 6.25 |
| 12 | 323.8 12.75 |
457 18.00 |
190 7.50 |
| 14 | 355.6 14.00 |
533 21.00 |
222 8.75 |
| 16 | 406.4 16.00 |
610 24.00 |
254 10.00 |
| 18 | 457.0 18.00 |
686 27.00 |
286 11.25 |
| 20 | 508.0 20.00 |
762 30.00 |
318 12.50 |
| 22 | 559.0 22.00 |
838 33.00 |
343 13.50 |
| 24 | 610.0 24.00 |
914 36.00 |
381 15.00 |
| 26 | 660.0 26.00 |
991 39.00 |
406 16.00 |
| 28 | 711.0 28.00 |
1067 42.00 |
438 17.25 |
| 30 | 762.0 30.00 |
1143 45.00 |
470 18.50 |
| 32 | 813.0 32.00 |
1219 48.00 |
502 19.75 |
| 34 | 864.0 34.00 |
1295 51.00 |
533 21.00 |
| 36 | 914.0 36.00 |
1372 54.00 |
565 22.25 |
| 38 | 965.0 38.00 |
1448 57.00 |
600 23.62 |
| 40 | 1016.0 40.00 |
1524 60.00 |
632 24.88 |
| 42 | 1067.0 42.00 |
1600 63.00 |
660 26.00 |
| 44 | 1118.0 44.00 |
1676 66.00 |
695 27.38 |
| 46 | 1168.0 46.00 |
1753 69.00 |
727 28.62 |
| 48 | 1219.0 48.00 |
1829 72.00 |
759 29.88 |
*NPS:わずかな管のサイズ;O.D:斜角の外径;:端中心に、90 degは肘で突く;B:端中心に、45 degは肘で突く。
