| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| 証明 | ASTM A420 WPL6 B16.9 BW BW Straight Tee |
| モデル番号 | ASTM A420 WPL6 B16.9 BW 低合金鋼突合せ溶接ストレート ティー |
| 文書 | 製品説明書 PDF |

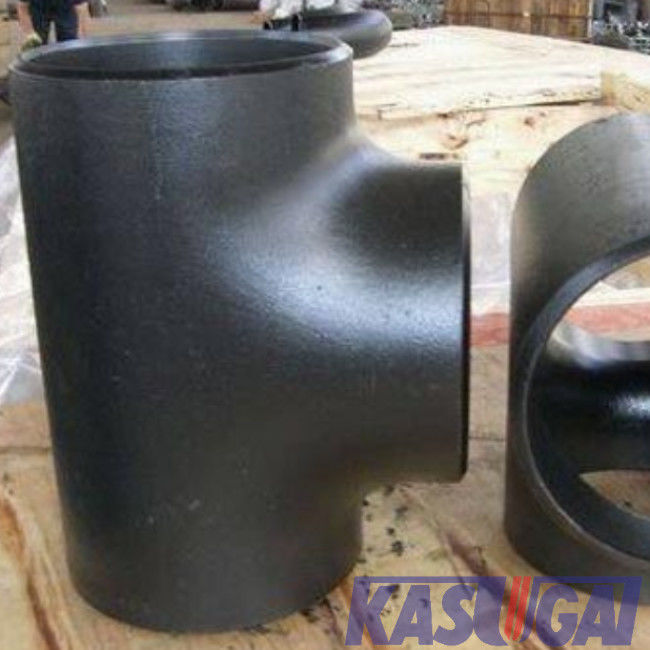

ASTM A420 WPL6 B16.9 BWの低合金の鋼鉄バット溶接のまっすぐなティー
製品に関する情報
| 製品名 | ASTM A234 WPB B16.9の炭素鋼の等しいティー |
| サイズの範囲 | 48"への1/2」 |
| 壁厚さ | Sch20SへのSch80S |
| 標準 | ASTM A420 |
| 等級 | WPL6 |
| 製造の標準 | ASME B16.9 |
| コーティング | 黒いプライマー コーティング、熱い浸された亜鉛めっき、亜鉛薄片のコーティング（electro-galvanization）、錆の阻止オイルまたはニスのコーティング。 |
標準及び材料:ASTM A420 WPL6
ASTM A420 WPL6の付属品は圧力配管の使用および低温で圧力容器サービスのために意図されている継ぎ目が無いですか溶接された構造の細工した低合金の鋼鉄付属品である。それらはASTM A333 Gr.6の管と最も頻繁に使用され、ASTM A350 LF2は-45°Cの慣習的な最低の設計金属の温度（MDMT）と配管するプロセスの低温液体の伝達のためにフランジを付けたようになる[- 50°F]。
ASME A420 WPL6の付属品の化学成分
| 等級 | C | Mn | P | S | Si | NI | Cr | Mo | CU | Nb | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0.08 |
*ForはASTM WPL6の付属品を、溶接金属の化学成分母材の同じ限界に合うように要求されない溶接したが、溶接沈殿物は母材の機械および影響の条件を満たす。
ASTM A420 WPL6の付属品の機械特性（室温で）
| 等級 | 引張強さ（MPa） | 降伏強さ、分（MPa）を | 縦方向2 ″の延長分（%） | 2 ″の延長Transvers、分（%） |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16.5 |
*少なくとも1つの引張試験は材料の各熱でなされる。
ASME B16.9のまっすぐなティーは寸法を測る（mm）
| NPS （インチ） | 斜角のDia.の外 | 中心に終り | |
| O.D. | 操業（c） | 出口（m） （1） （2） | |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.1 | 216 | 216 |
| 12 | 323.9 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
注:
（1） NPS26のための出口次元Mはおよびより大きい推薦されるが、要求されない
（2）十字NPS 24におよびより小さい適当な次元。
