製品詳細
起源の場所: 中国
ブランド名: KASUGAI
証明: ISO-9001; PED; AD 2000
モデル番号: AISI 304 ISO 49-1994(E) CL150 ステンレス鋼鋳造ねじブッシュ
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉されるため
価格: PER BASE MATERIAL PRICE
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 1つの容器のための60日
支払条件: L / C、T/T
供給の能力: 100トン/月
製品名: |
AISI 304 ISO 49-1994(E) CL150 ステンレス鋼鋳造ねじブッシュ |
サイズの範囲: |
4"への1/8" |
糸のタイプ: |
ASME B1.20.1(NPT)、BS 21 (NSPT)、DIN2999/259 |
圧力クラス: |
150 |
標準: |
ASTM A351（CF8、CF8M）、JIS（SCS13、SCS14）、AISI（304/L、316/L）、ASTM A182/A276（304/L、316/L）、 |
次元: |
ISO 49-1994(E)、MSS SP-114 |
製品名: |
AISI 304 ISO 49-1994(E) CL150 ステンレス鋼鋳造ねじブッシュ |
サイズの範囲: |
4"への1/8" |
糸のタイプ: |
ASME B1.20.1(NPT)、BS 21 (NSPT)、DIN2999/259 |
圧力クラス: |
150 |
標準: |
ASTM A351（CF8、CF8M）、JIS（SCS13、SCS14）、AISI（304/L、316/L）、ASTM A182/A276（304/L、316/L）、 |
次元: |
ISO 49-1994(E)、MSS SP-114 |

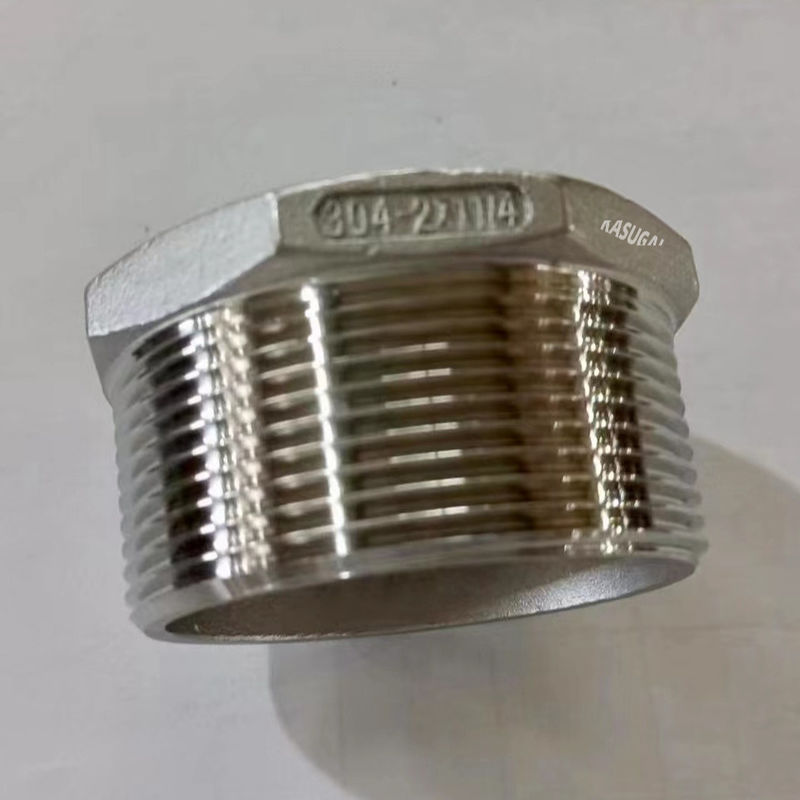

AISI 304 ISO 49-1994 （E） CL150のステンレス鋼の鋳造物の糸のブッシュ
製品に関する情報
| 製品名 | AISI 304 ISO 49-1994 （E） CL150のステンレス鋼の鋳造物の糸のブッシュ |
| 糸のタイプ | ASME B1.20.1 （NPT）、BS 21 （NSPT）、DIN2999/259 |
| 次元 | ISO 49-1994 （E）、MSS SP-114、ANSI B16.3 |
| サイズの範囲 | 4"への1/8" |
| 圧力クラス | クラス150 |
| 材料 | ASTM A351 （CF8、CF8M）、JIS （SCS13、SCS14）、AISI （304/L、316/L）、ASTM A182/A276 （304/L、316/L） |
ブッシュ（mm）のISO 49-1994次元
平たい箱を渡る幅、sは製造業者の思慮分別に、任せられる。
| 一致のサイズ（インチ） | パターン |
次元（mm）
|
置く長さ（mm） | |
| a | b | z | ||
| ¼の×の⅛ | 私 | 20 | — | 13 |
| ⅜の×の⅛ | II | 20 | — | 13 |
| ⅜の×の¼ | 私 | 20 | — | 10 |
| ½の×の⅛ | II | 24 | — | 17 |
| ½の×の¼ | II | 24 | — | 14 |
| ½の×の⅜ | 私 | 24 | — | 14 |
| ¾の×の¼ | II | 26 | — | 16 |
| ¾の×の⅜ | II | 26 | — | 16 |
| ¾の×の½ | 私 | 26 | — | 13 |
| 1つの×の¼ | II | 29 | — | 19 |
| 1つの×の⅜ | II | 29 | — | 19 |
| 1つの×の½ | II | 29 | — | 16 |
| 1つの×の¾ | 私 | 29 | — | 14 |
| 1つの¼の×の⅜ | II | 31 | — | 21 |
| 1つの¼の×の½ | II | 31 | — | 18 |
| 1つの¼の×の¾ | II | 31 | — | 16 |
| 1つの¼ ×1 | 私 | 31 | — | 14 |
| （1つの½の×の⅜） | II | 31 | — | 21 |
| 1つの½の×の½ | II | 31 | — | 18 |
| 1つの½の×の¾ | II | 31 | — | 16 |
| 1つの½ ×1 | II | 31 | — | 14 |
| 1つの½ ×1の¼ | 私 | 31 | — | 12 |
| 2つの×の½ | III | 35 | 48 | 35 |
| 2つの×の¾ | III | 35 | 48 | 33 |
| 2 ×1 | II | 35 | — | 18 |
| 2 ×1 ¼ | II | 35 | — | 16 |
| 2 ×1 ½ | II | 35 | — | 16 |
| 2 ½ ×1 | III | 40 | 54 | 37 |
| 2 ½ ×1の¼ | III | 40 | 54 | 35 |
| 2 ½ ×1の½ | II | 40 | — | 21 |
| 2 ½ ×2 | II | 40 | — | 16 |
| 3 ×1 | III | 44 | 59 | 42 |
| 3 ×1 ¼ | III | 44 | 59 | 40 |
| 3 ×1 ½ | III | 44 | 59 | 40 |
| 3 ×2 | II | 44 | — | 20 |
| 3 ×2 ½ | II | 44 | — | 17 |
| 4 ×2 | III | 51 | 69 | 45 |
| 4 ×2 ½ | III | 51 | 69 | 42 |
| 4 ×3 | II | 51 | — | 21 |
