| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| 証明 | ISO PED AD2000 |
| モデル番号 | C71500 ANSI B16.5のクラス150 TR |
| 文書 | 製品説明書 PDF |

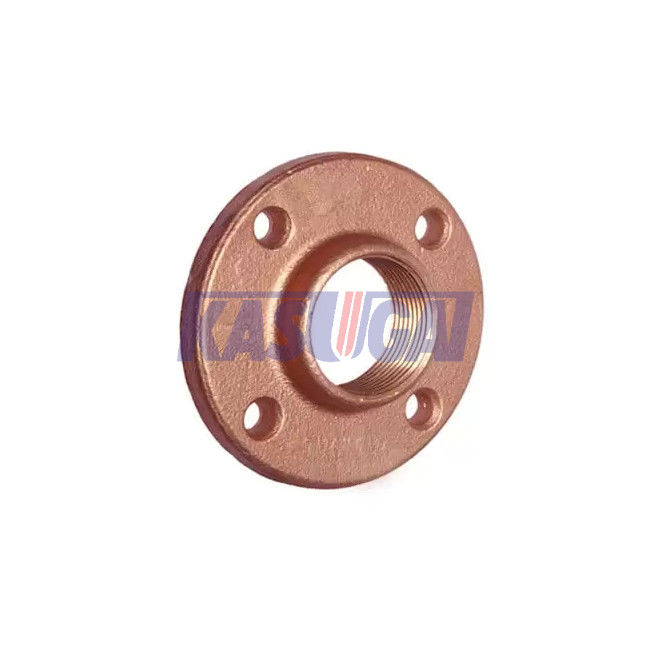

ASTM B151 C71500 ANSI B16.5のクラス150の銅のニッケルによって通される（TR）フランジ
製品に関する情報
| 製品名 | ASTM B151 C71500 ANSI B16.5のクラス150の銅のニッケルによって通される（TR）フランジ |
| サイズの範囲 | 24"への1/2' |
| 圧力クラス | 150、300、400、600、900 1500、2500、 |
| 厚さ | Sch10SへのSch160 |
| 標準 | ASME/ANSI B16.5/B16.47、JIS B2220 |
| タイプ | 通されて（TR） |
| 次元 | ASME/ANSI B16.5/B16.47の注文のデッサン |
| 起源 | 中国 |
標準及び材料:ASTM B151
ASTM B151 （%）の化学成分
| UNS | C | NI | Pb | Fe | Mn | Zn | P | S | C |
| C70600 | 残り | 9.0-11.0 | 0.05 | 1.0-1.8 | 1.0 | 1.0 | |||
| C71500 | 残り | 29.0-33.0 | 0.05 | 0.40-1.0 | 1.0 | 1.0 |
ASTM B151 C71500の機械特性
| 気性コード |
平行表面間のDia.か間隔 （mm） |
引張強さ、分（MPa） | 負荷、分（MPa）の下の0.5%Extensionの降伏強さ | 標本、分（%）の4xDiaまたは厚さの延長 | |
| O60、M30 | 円形の、六角形および八角形の棒および角形材 | 12まで、含んでいる | 360 | 125 | 30 |
| 12から25に、含んでいる | 330 | 125 | 30 | ||
| 25に | 310 | 125 | 30 | ||
| H01 | 円形の、六角形および八角形の棒および角形材 | 12まで、含んでいる | 450 | 345 | 10 |
| 12から25に、含んでいる | 415 | 310 | 15 | ||
| 25から80に、含んでいる | 380 | 240 | 20 | ||
| 80から125に、含んでいる | 310 | 125 | 20 | ||
| H04 | 12まで、含んでいる | 550 | 415 | 8 | |
| 12から25に、含んでいる | 515 | 400 | 10 | ||
| 25から50に、含んでいる | 485 | 380 | 10 | ||
| O60 | 長方形棒および形 | すべてのサイズ | 310 | 105 | 30 |
| H04 | 長方形棒 | 12まで、含んでいる | 515 | 380 | 7 |
| 12から25に、含んでいる | 485 | 345 | 10 | ||
| H04 | 形 | すべてのサイズ | （か製造者および購入者製造業者の間で合意されてように） | ||
フランジのタイプ:通されたフランジ
ASME B16.5に従って製造された通されたフランジはフランジのスリップに類似している、しかし穴にASME B1.20.1に従って先を細くすることの管糸がある。糸はフランジの入り口の軸線と同心であり、一直線上変化は（フランジの表面への垂直）メートルごとの5つのmmを超過しない。通されたフランジはクラス150、クラス300、クラス400、クラス600およびクラス900の圧力評価のためにサイズNPS 1/2からNPS 24で利用できる。クラス1500およびクラス2500のためのサイズはNPS 1/2からNPS 2-1/2.に利用できる。
150の通されたフランジを作られる反対の穴なしで分類しなさい。糸は糸の軸線のおよそ45度のフランジの背部の糸の主要な直径にの斜めにおよそ溝を彫られる。小さな溝は糸と同心で、糸の長さの測定に含まれている。クラス300および高圧クラスのフランジはフランジの背部の反対の穴となされる。糸は糸の軸線のおよそ45度のカウンターの直径にの斜めに退屈する溝を彫られる。反対の穴および小さな溝は糸と同心である。
ASME B16.5のクラス150の次元は（TR）フランジに通した
上げられた表面（RF）が付いているクラス150の通されたフランジのための典型的なデッサン、ASME B16.5。
ナットが付いている両方マシン・ボルトおよびナットが付いているスタッドのボルトは150#に通したフランジに加えることができる。
| NPS | D | G | X | K | n | d | l | L | h | Y | T |
| 1/2 | 90 | 34.9 | 30 | 60.3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9.6 |
| 3/4 | 100 | 42.9 | 38 | 69.9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11.2 |
| 1 | 110 | 50.8 | 49 | 79.4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12.7 |
| 1-1/4 | 115 | 63.5 | 59 | 88.9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14.3 |
| 1-1/2 | 125 | 73.0 | 65 | 98.4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15.9 |
| 2 | 150 | 92.1 | 78 | 120.7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17.5 |
| 2-1/2 | 180 | 104.8 | 90 | 139.7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20.7 |
| 3 | 190 | 127.0 | 108 | 152.4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22.3 |
| 3-1/2 | 215 | 139.7 | 122 | 177.8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22.3 |
| 4 | 230 | 157.2 | 135 | 190.5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22.3 |
| 5 | 255 | 185.7 | 164 | 215.9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22.3 |
| 6 | 280 | 215.9 | 192 | 241.3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23.9 |
| 8 | 345 | 269.9 | 246 | 298.5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27.0 |
| 10 | 405 | 323.8 | 305 | 362.0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28.6 |
| 12 | 485 | 381.0 | 365 | 431.8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30.2 |
| 14 | 535 | 412.8 | 400 | 476.3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33.4 |
| 16 | 595 | 469.9 | 457 | 539.8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35.0 |
| 18 | 635 | 533.4 | 505 | 577.9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38.1 |
| 20 | 700 | 584.2 | 559 | 635.0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41.3 |
| 22 | 750 | 641.4 | 610 | 692.2 | 20 | 1-3/8 | 1-1/4 | 170 | … | 78 | 44.5 |
| 24 | 815 | 692.2 | 663 | 749.3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46.1 |
概要のノート:すべての次元はミリメートルにある但し例外としてはdおよびlはインチで提供される。クラス150のすべての通されたフランジのため、t （上げられた表面の高さ） =2mm。
注:D:フランジの外径;K:ボルト サークルの直径;G:上げられた表面の外径;X:基盤のハブの直径;n:ボルトの数;d:ボルト孔の直径;l:ボルトの直径;L:2つのmmによって上げられる表面のためのスタッドのボルトの長さ;h:最低の糸の長さ;Y:ハブを通した長さ;T:フランジの最低の厚さ。
