| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| 証明 | ISO PED AD2000 |
| モデル番号 | そうC71500 ANSI B16.5/B16.47 |
| 文書 | 製品説明書 PDF |

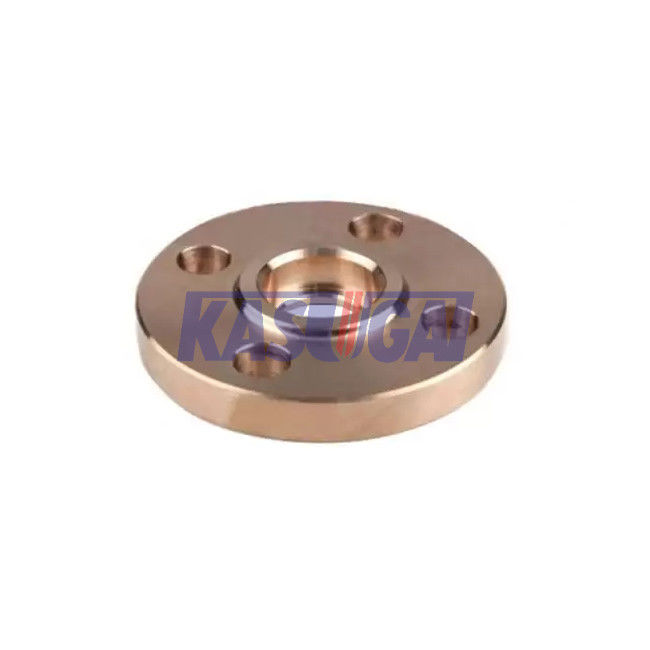

ASTM B151 C71500 ANSI B16.5/B16.47の銅のニッケルのスリップオンの（そう）フランジ
製品に関する情報
| 製品名 | ASTM B151 C71500 ANSI B16.5/B16.47の銅のニッケルのスリップオンの（そう）フランジ） |
| サイズの範囲 | 48"への1/2' |
| 圧力クラス | 150、300、400、600、900 1500、2500、 |
| 厚さ | Sch10SへのSch160 |
| 標準 | ASME/ANSI B16.5/B16.47、JIS B2220 |
| タイプ | スリップオン（そう） |
| 次元 | ASME/ANSI B16.5/B16.47の注文のデッサン |
| 起源 | 中国 |
標準及び材料:ASTM B151
ASTM B151 （%）の化学成分
| UNS | C | NI | Pb | Fe | Mn | Zn | P | S | C |
| C70600 | 残り | 9.0-11.0 | 0.05 | 1.0-1.8 | 1.0 | 1.0 | |||
| C71500 | 残り | 29.0-33.0 | 0.05 | 0.40-1.0 | 1.0 | 1.0 |
ASTM B151 C71500の機械特性
| 気性コード |
平行表面間のDia.か間隔 （mm） |
引張強さ、分（MPa） | 負荷、分（MPa）の下の0.5%Extensionの降伏強さ | 標本、分（%）の4xDiaまたは厚さの延長 | |
| O60、M30 | 円形の、六角形および八角形の棒および角形材 | 12まで、含んでいる | 360 | 125 | 30 |
| 12から25に、含んでいる | 330 | 125 | 30 | ||
| 25に | 310 | 125 | 30 | ||
| H01 | 円形の、六角形および八角形の棒および角形材 | 12まで、含んでいる | 450 | 345 | 10 |
| 12から25に、含んでいる | 415 | 310 | 15 | ||
| 25から80に、含んでいる | 380 | 240 | 20 | ||
| 80から125に、含んでいる | 310 | 125 | 20 | ||
| H04 | 12まで、含んでいる | 550 | 415 | 8 | |
| 12から25に、含んでいる | 515 | 400 | 10 | ||
| 25から50に、含んでいる | 485 | 380 | 10 | ||
| O60 | 長方形棒および形 | すべてのサイズ | 310 | 105 | 30 |
| H04 | 長方形棒 | 12まで、含んでいる | 515 | 380 | 7 |
| 12から25に、含んでいる | 485 | 345 | 10 | ||
| H04 | 形 | すべてのサイズ | （か製造者および購入者製造業者の間で合意されてように） | ||
フランジのタイプ:で入れなさい（そう）
そう簡単にされているフランジのスリップまたフランジとして。そうフランジは管に入れ、管より内部で大きいビットにわずかに設計されている。それらはフランジの上および底ですみ肉溶接を通って管に接続する。フランジの内部の直径は管の外の直径より少し大きいのでフランジの内部の穴に管を挿入することを、管使用し、フランジはフランジの上そして底の重ね溶接によって接続できる。
フランジのスリップは溶接首のフランジより短く、短い抱き合わせ販売が必要のまたはスペースが限定使用を要する区域で使用される。通常、スリップオンのフランジの関係の寿命は溶接首のフランジのそれ約3分の1のである。取付けの間に含まれる付加的な溶接のにもかかわらずより低いイニシャル コストは多くのユーザーがWNのフランジに好むフランジをそう作る。それは非腐食性、無批判、適度な圧力サービスで一般に使用される。クラス150のフランジのスリップおよびクラス300はユーティリティ工学で最もよく見られる。
