製品詳細
起源の場所: 中国
ブランド名: Kasugai
証明: ISO PED AD2000
モデル番号: ASTM B467 C71500 ASME B16.11は銅のニッケルによって通された（THD）まっすぐなティーを造った
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L/C、T/T
供給の能力: 200トン/月
製品名: |
ASTM B467 C71500 ASME B16.11は銅のニッケルによって通された（THD）まっすぐなティーを造った |
サイズの範囲: |
1/8 フィート ～ 4 インチ |
圧力クラス: |
2000LBS、3000LBS、6000LBS |
標準: |
ASTM A467 |
糸のタイプ: |
ASME B1.20.1 （NPT） |
Dimesions: |
ASME B16.11 |
製品名: |
ASTM B467 C71500 ASME B16.11は銅のニッケルによって通された（THD）まっすぐなティーを造った |
サイズの範囲: |
1/8 フィート ～ 4 インチ |
圧力クラス: |
2000LBS、3000LBS、6000LBS |
標準: |
ASTM A467 |
糸のタイプ: |
ASME B1.20.1 （NPT） |
Dimesions: |
ASME B16.11 |

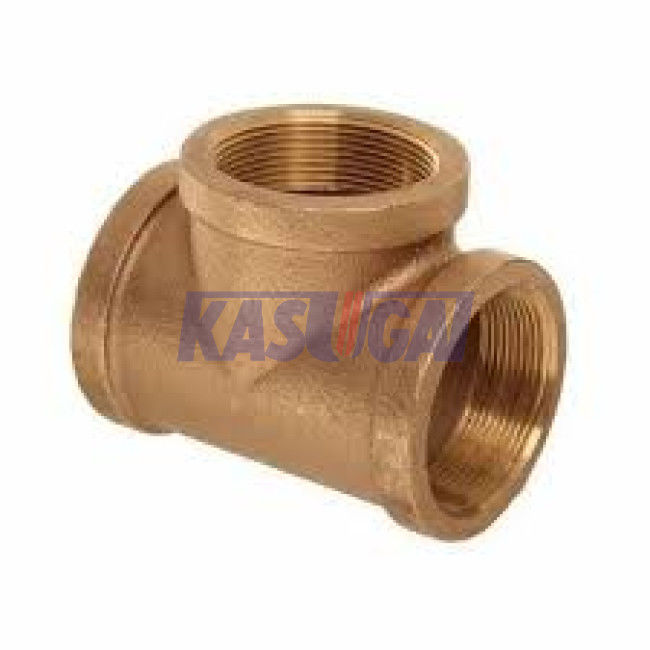

ASTM B467 C71500 ASME B16.11は銅のニッケルによって通された（THD）まっすぐなティーを造った
製品に関する情報
| 製品名 | ASTM B467 C71500 ASME B16.11は銅のニッケルによって通された（THD）まっすぐなティーを造った |
| サイズの範囲 | 4"への1/8" |
| 圧力クラス | クラス2000 3000 6000 |
| 標準 | ASTM B467 |
| 糸のタイプ | ASME B1.20.1 （NPT） |
| 次元 | ASME B16.11 |
ASME B16.11はティーをである管への垂直な関係をするのに使用された三方付属品造った。造られたティーの3つの出口はどちらかのソケットの溶接（SW）の端と供給されるかもしれなかったりまたは（THD）端に通した。造られたティーはまっすぐなタイプ（3つの出口はすべて同じ管のサイズである）またはタイプを減らすこととして更に分類することができる（枝出口はより小さい管のサイズである）。ASME B16.11 SWのティーは圧力評価のクラス3000、6000、および9000で利用できる;ASME B16.11 THDのティーは圧力評価のクラスで利用できる2000年、3000、および6000。
材料及び標準:ASTM B467
ASTM B467の化学成分（%）
| 等級 | UNS | 最高Mn | CU、分 | 最高Pb | 最高Fe | 最高NI | 最高Zn |
| 70/30 | C71500 | 1.0 | 65 | 0.05 | 0.4-1.0 | 29-33 | 1 |
ASTM B467の機械特性
| 等級 | UNS | 硬度の範囲、HB | 収穫0.2%、分（MPa） | 抗張、分（MPa） | 延長、分（%） |
| 70/30 | C71500 | 80-120 | — | 310 | 27 |
ASME B16.11は通された（THD）端が付いているForgedまっすぐなティーの寸法を測る（mm）
| NPS | 2000# | 3000# | 6000# | B | L2 | ||||||
| H | G | H | G | H | G | ||||||
| 1/8" | 21 | 22 | 3.18 | 21 | 22 | 3.18 | 25 | 25 | 6.35 | 6.4 | 6.7 |
| 1/4" | 21 | 22 | 3.18 | 25 | 25 | 3.30 | 28 | 33 | 6.60 | 8.1 | 10.2 |
| 3/8" | 25 | 25 | 3.18 | 28 | 33 | 3.51 | 33 | 38 | 6.98 | 9.1 | 10.4 |
| 1/2」 | 28 | 33 | 3.18 | 33 | 38 | 4.09 | 38 | 46 | 8.15 | 10.9 | 13.6 |
| 3/4" | 33 | 38 | 3.18 | 38 | 46 | 4.32 | 44 | 56 | 8.53 | 12.7 | 13.9 |
| 1" | 38 | 46 | 3.68 | 44 | 56 | 4.98 | 51 | 62 | 9.93 | 14.7 | 17.3 |
| 1-1/4」 | 44 | 56 | 3.89 | 51 | 62 | 5.28 | 60 | 75 | 10.59 | 17.0 | 18.0 |
| 1-1/2」 | 51 | 62 | 4.01 | 60 | 75 | 5.56 | 64 | 84 | 11.07 | 17.8 | 18.4 |
| 2" | 60 | 75 | 4.27 | 64 | 84 | 7.14 | 83 | 102 | 12.09 | 19.0 | 19.2 |
| 2-1/2」 | 76 | 92 | 5.61 | 83 | 102 | 7.65 | 95 | 121 | 15.29 | 23.6 | 28.9 |
| 3" | 86 | 109 | 5.99 | 95 | 121 | 8.84 | 106 | 146 | 16.64 | 25.9 | 30.5 |
| 4" | 106 | 146 | 18.67 | 114 | 152 | 27.7 | 114 | 152 | 33.0 | 18.67 | 27.7 |
概要のノート:すべての次元はミリメートルにある
注::ティーの中心に終り;H:バンドの外径;G:最低の壁厚さ;B:完全な糸の最小長;L2:外的な糸の有効な長さ。
