製品詳細
起源の場所: 中国
ブランド名: Kasugai
証明: ISO PED AD2000
モデル番号: ASTM B122 ASME B16.9 BW 45° L/Rの肘
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L/C、T/T
供給の能力: 200トン/月
製品名: |
ASTM B122 C70600 ASMEB16.9の銅のニッケルのButtweld 45度の長い半径の肘 |
一致のタイプ: |
BW 45° L/Rの肘 |
Standdard: |
ASTM B122 |
サイズの範囲: |
48"への1/2」 |
次元: |
ASME B16.9 |
等級: |
90/10 銅ニッケル (UNS 70600) |
製品名: |
ASTM B122 C70600 ASMEB16.9の銅のニッケルのButtweld 45度の長い半径の肘 |
一致のタイプ: |
BW 45° L/Rの肘 |
Standdard: |
ASTM B122 |
サイズの範囲: |
48"への1/2」 |
次元: |
ASME B16.9 |
等級: |
90/10 銅ニッケル (UNS 70600) |

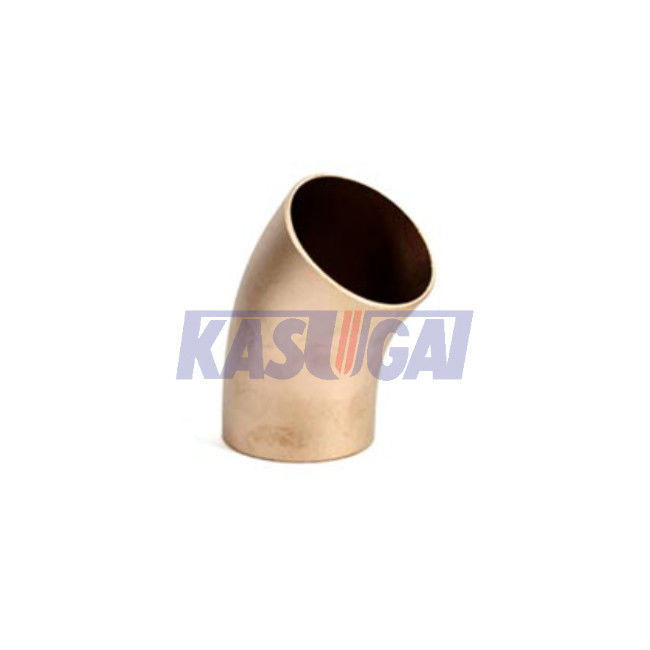

ASTM B122 C70600 ASMEB16.9の銅のニッケルのButtweld 45度の長い半径の肘
製品に関する情報
| 製品名 | ASTM B122 C70600 ASMEB16.9の銅のニッケルのButtweld 45度の長い半径の肘 |
| 一致のタイプ | BW 45° L/Rの肘 |
| 標準 | ASTM B122 |
| サイズの範囲 | 48"への1/2」 |
| 次元 | ASME B16.9 |
| 壁厚さ | Sch10S Sch20 STD Sch40 XS Sch80 |
| 等級 | 90/10の銅のニッケル（UNS C70600） |
ASTM B122 C70600の化学成分（%）
| UNSいいえ。 | CU | NI | Pb | 最高Fe | 最高Mn | 最高Zn | Sn | Cr | 他 |
| C70600 | メモ | 9.0-11.0A | 0.05B | 1.0-1.8 | 1.0 | 1.0B | — | — | B |
特定の限界、99.5% min.の要素と銅。
プロダクトがそれに続く溶接の適用のため、購入者によってそう指定されるときB、亜鉛は最高0.50%、最高リン0.02%最高、0.02%最高硫黄0.02%最高およびカーボン0.05%を導く。
ASTM B122 C70600の機械特性
ノートの1版は同様につや出しの（M20）気性だけで一般に利用可能である。他の気性のための要求された特性は順序を置くことの時に製造業者と購入者の間で合意される。
| 気性の指定 | 引張強さ（MPaB） | おおよそのロックウェルHardnessC、D | ||||
| コード | 名前 | 分 | 最高 | Gのスケール | Bのスケール | 表面的な30-T |
| M20 | つや出し | 275 | 425 | |||
| H01 | 懸命の四分の一 | 350 | 460 | 51-78 | 52-70 | |
| H02 | 懸命の半分 | 400 | 495 | 66-81 | 61-72 | |
| H04 | 懸命に | 490 | 570 | 76-86 | 67-74 | |
| H06 | 余分堅い | 505 | 585 | 80-88 | 71-77 | |
| H08 | ばね | 540 | 605 | 83-91 | 72-78 | |
Bは付録X1を見る。
次の通りCロックウェルの硬度の価値適用するため:BおよびGのスケールの硬度の価値は0.020にinに金属をかぶせるために適用する。（0.508 mm）および厚さおよび30-Tスケールの硬度の価値で0.012にinに金属をかぶせるために適用しなさい。（0.305 mm）および厚さで。
Dの標準的な指定はB 601を実際に定義した
ASME B16.9の長い半径45 oのButtWeld肘次元
| NPS | 斜角のDia.の外 mm インチ |
中心に終り mm インチ |
| 1/2 | 21.3 0.84 |
16 0.62 |
| 3/4 | 26.7 1.05 |
19 0.75 |
| 1 | 33.4 1.32 |
22 0.88 |
| 1-1/4 | 42.2 1.66 |
25 1.00 |
| 1-1/2 | 48.3 1.90 |
29 1.12 |
| 2 | 60.3 2.38 |
35 1.38 |
| 2-1/2 | 73.0 2.88 |
44 1.75 |
| 3 | 88.9 3.50 |
51 2.00 |
| 3-1/2 | 101.6 4.00 |
57 2.25 |
| 4 | 114.3 4.50 |
64 2.50 |
| 5 | 141.3 5.56 |
79 3.12 |
| 6 | 168.3 6.62 |
95 3.75 |
| 8 | 219.1 8.62 |
127 5.00 |
| 10 | 273.0 10.75 |
159 6.25 |
| 12 | 323.8 12.75 |
190 7.50 |
| 14 | 355.6 14.00 |
222 8.75 |
| 16 | 406.4 16.00 |
254 10.00 |
| 18 | 457.0 18.00 |
286 11.25 |
| 20 | 508.0 20.00 |
318 12.50 |
| 22 | 559.0 22.00 |
343 13.50 |
| 24 | 610.0 24.00 |
381 15.00 |
| 26 | 660.0 26.00 |
406 16.00 |
| 28 | 711.0 28.00 |
438 17.25 |
| 30 | 762.0 30.00 |
470 18.50 |
| 32 | 813.0 32.00 |
502 19.75 |
| 34 | 864.0 34.00 |
533 21.00 |
| 36 | 914.0 36.00 |
565 22.25 |
| 38 | 965.0 38.00 |
600 23.62 |
| 40 | 1016.0 40.00 |
632 24.88 |
| 42 | 1067.0 42.00 |
660 26.00 |
| 44 | 1118.0 44.00 |
695 27.38 |
| 46 | 1168.0 46.00 |
727 28.62 |
| 48 | 1219.0 48.00 |
759 29.88 |
