製品詳細
起源の場所: 中国
ブランド名: Kasugai
証明: ISO PED AD2000
モデル番号: ASTM A312 TP304/L ASME B36.19MWLD SS パイプ
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの500トン
製品名: |
ASTM A312 TP304/L ASME B36.19M 溶接ステンレス鋼管 |
サイズの範囲: |
1/8インチ～30インチ |
標準: |
ASTM A312 TP304/L |
壁厚さ: |
ASME 36.19M に準拠 |
長さ: |
6.096 m (20')、12.19 m (40')、6 m、および 12 m、カスタマイズ |
終わりプロセス: |
明白な端、斜めの端、通された端 |
製品名: |
ASTM A312 TP304/L ASME B36.19M 溶接ステンレス鋼管 |
サイズの範囲: |
1/8インチ～30インチ |
標準: |
ASTM A312 TP304/L |
壁厚さ: |
ASME 36.19M に準拠 |
長さ: |
6.096 m (20')、12.19 m (40')、6 m、および 12 m、カスタマイズ |
終わりプロセス: |
明白な端、斜めの端、通された端 |

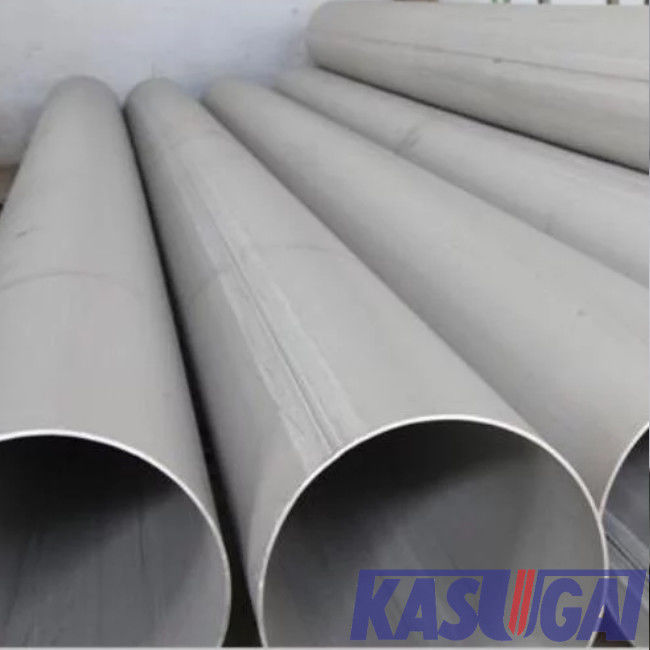

ASTM A312 TP304/L ASME B36.19Mはステンレス鋼の管を溶接した
指定:ASME B36.19は同じANSI/ASME B36.10Mの開発のための背景を形作った主義の、溶接されたおよび継ぎ目が無い細工した鋼管に防蝕配管のため、ステンレス製ように合式的に示されて、基づいているであり、この資料源への参照はなされる
製品に関する情報
| 製品名 | ASTM A312 TP304/L ASME B36.19Mはステンレス鋼の管を溶接した |
| サイズの範囲 | 30"への1/8" |
| 標準 | ASTM A312 TP304/L |
| 壁厚さ | ASME B36.19Mに従って |
| 長さ | 6.096 m （20 ′）、12.19 m （40 ′）、6つのmおよびカスタマイズされる12のm |
| 終わりプロセス | 明白な端、斜めの端、通された端 |
| 点検及びテスト | 視覚検査、次元の点検、テスト、くねりテスト、渦電流テスト、エッチング テスト、レントゲン写真の検査（溶接された管のために）、粒界腐食テストを平らにするPMIの化学分析、抗張テスト（要望に応じて）。 |
標準及び材料:ASTM A312 TP304/L
ASTM A312は継ぎ目が無い覆う、まっすぐ継ぎ目は溶接し、重く風邪は大口径が管を溶接したときに2つの縦断面図を溶接する溶接されたステンレス鋼の管を、割り当てられる働かせた
304Lは低炭素の304オーステナイトのステンレス鋼、0.035%の適する広い応用範囲への優秀な耐食性を、ヨーロッパで超過しない炭素分同等の鋼鉄である1.4307である。
ASTM A312 TP304/Lの化学成分（%）
| 等級 | C | Si | Mn | Cr | NI | Mo | S | P |
| TP304 | 0,08 | 1,0 | 2.00 | 18.0 – 20.0 | 8.0 – 11.0 | – | 0,03 | 0,045 |
| TP304L | 0,035 | 1,0 | 2.00 | 18.0 – 20.0 | 8.0 – 13.0 | – | 0,03 | 0,045 |
ASTM A312の機械特性
| 等級 | UNS | 引張強さ 分、Ksi [MPa] |
降伏強さ 分、Ksi [MPa] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
ASME/ANSI B36.19Mのの次元溶接され、継ぎ目が無い細工した鋼管（mm）
|
NPS （インチ） |
Dia.の外。 （mm） |
わずかな壁厚さ（mm） | |||
| Sch5S （1） | Sch10S （1） | Sch40S | Sch80S | ||
| 1/8 | 10.3 | --- | 1.24 | 1.73 | 2.41 |
| 1/4 | 13.7 | --- | 1.65 | 2.24 | 3.02 |
| 3/8 | 17.1 | --- | 1.65 | 2.31 | 3.20 |
| 1/2 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1つの¼ | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1つの½ | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2 ½ | 73 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 3 ½ | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 |
| 6 | 168.3 | 2.77 | 3.4 | 7.11 | 10.97 |
| 8 | 219.1 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10 | 273.1 | 3.40 | 4.19 | 9.27 | 12.70(2) |
| 12 | 323.9 | 3.96 | 4.57 | 9.53(2) | 12.70(2) |
| 14 | 355.6 | 3.96 | 4.78(2) | … | … |
| 16 | 406.4 | 4.19 | 4.78(2) | … | … |
| 18 | 457.2 | 4.19 | 4.78(2) | … | … |
| 20 | 508 | 4.78 | 5.54(2) | … | … |
| 22 | 558.8 | 4.78 | 5.54(2) | … | … |
| 24 | 660.4 | 5.54 | 6.35 | … | … |
| 30 | 762 | 6.35 | 7.92 | … | … |
注:
（1） 5Sを予定すれば10S壁厚さはANSI/ASME B1.20.1に従って通ることを割り当てない
（2）これらの次元はANSI/ASME B36.1Mに合致しない
鋼管、明白な端（kg/m）のASME B36.19Mのわずかな重量
|
NPS （インチ） |
Dia.の外。 （mm） |
鋼管、明白な端（kg/m）の重量 | |||
| Sch5S （1） | Sch10S （1） | Sch40S | Sch80S | ||
| 1/8 | 10.3 | --- | 0.28 | 0.37 | 0.47 |
| 1/4 | 13.7 | --- | 0.49 | 0.63 | 0.80 |
| 3/8 | 17.1 | --- | 0.63 | 0.84 | 1.10 |
| 1/2 | 21.3 | 0.80 | 1.00 | 1.27 | 1.62 |
| 3/4 | 26.7 | 1.03 | 1.28 | 1.69 | 2.20 |
| 1 | 33.4 | 1.30 | 2.09 | 2.50 | 3.24 |
| 1つの¼ | 42.2 | 1.65 | 2.70 | 3.39 | 4.47 |
| 1つの½ | 48.3 | 1.91 | 3.11 | 4.05 | 5.41 |
| 2 | 60.3 | 2.40 | 3.93 | 5.44 | 7.48 |
| 2 ½ | 73 | 3.69 | 5.26 | 8.63 | 11.41 |
| 3 | 88.9 | 4.51 | 6.45 | 11.29 | 15.27 |
| 3 ½ | 101.6 | 5.18 | 7.40 | 13.57 | 18.63 |
| 4 | 114.3 | 5.84 | 8.36 | 16.07 | 22.32 |
| 5 | 141.3 | 9.47 | 11.57 | 21.77 | 30.97 |
| 6 | 168.3 | 11.32 | 13.84 | 28.26 | 42.56 |
| 8 | 219.1 | 14.79 | 19.96 | 42.65 | 64.64 |
| 10 | 273.1 | 22.63 | 27.78 | 60.31 | 96.01 |
| 12 | 323.9 | 31.25 | 36.00 | 73.88 | 132.08 |
| 14 | 355.6 | 34.36 | 41.30 | … | … |
| 16 | 406.4 | 41.56 | 47.29 | … | … |
| 18 | 457.2 | 46.81 | 53.26 | … | … |
| 20 | 508 | 59.25 | 68.61 | … | … |
| 22 | 558.8 | 65.24 | 75.53 | … | … |
| 24 | 660.4 | 82.47 | 94.45 | … | … |
| 30 | 762 | 118.31 | 147.36 | … | … |
