| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A420 ASME B16.11 高圧鍛造炭素鋼 90 度ねじ込み (THD) エルボ |
| 文書 | 製品説明書 PDF |

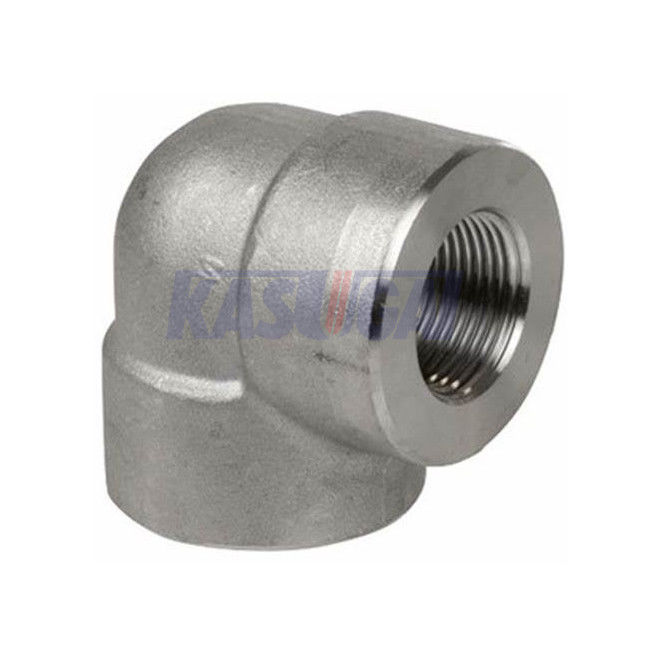

ASTM A420 ASME B16.11の高圧造られた炭素鋼は90度（THD）肘に通した
製品に関する情報
| 製品名 | ASTM A420 ASME B16.11の高圧造られた炭素鋼は90度（THD）肘に通した |
| サイズの範囲 | 4"への1/8" |
| 糸のタイプ | ASME B1.20.1 |
| 次元 | ASME B16.11 |
| 標準 | ASTM A420 |
| 圧力クラス | クラス2000年、3000、6000 |
化学成分（%）に合うASTM A234
| Si | S | Mn | P | C | Mo | Cr | NI | CU | |
| WPB | ≤0.1 | 0.058 | 0.29-1.06 | 0.05 | ≤0.3 | ≤0.15 | 0.4 | 0.4 | 0.4 |
| WPC | ≤0.1 | 0.058 | 0.29-1.06 | 0.05 | ≤0.35 | ≤0.15 | 0.4 | 0.4 | 0.4 |
ASME B16.11 90°の次元は（THD）肘に通した（mm）
NPTが付いているASME B16.11 90°の肘の技術的なデッサンは端に通した。
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2」 | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4」 | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2」 | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2」 | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4" | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8" | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2」 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4" | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1" | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1-1/4」 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 1-1/2」 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2" | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2-1/2」 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3" | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4" | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
概要のノート:次元はミリメートルのすべてある
注::通された肘の中心に終り;H:バンドの外径;G:最低の壁厚さ;B:完全な長さの最小長;L2:有用な糸の長さ。
