| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | 20" WN-SG A105N CL.300 SCH.40 B16.5 |
| 文書 | 製品説明書 PDF |

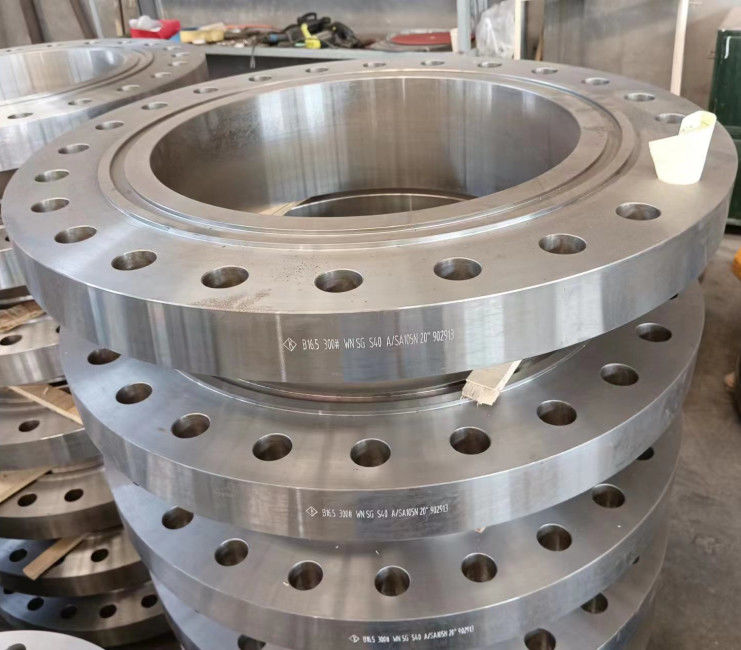

20" WN-SG A105N CL.300 SCH.40 B16.5の炭素鋼の溶接首の小さい溝のフランジ
製品に関する情報
| 製品名 | 20" WN-SG A105N CL.300 SCH.40 B16.5の炭素鋼の溶接首の小さい溝のフランジ |
| サイズの範囲 | 20" |
| 圧力クラス | クラス300 |
| 標準 | ASTM A105N |
| 表面タイプ | WN-SGの溶接首の小さい溝 |
| 指定 | ANSI B16.5 |
| コーティング | Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
表面タイプ:溝
なされるフランジが付いている関係は企業の液体そしてガスを運ぶために有効なチャネルの作成で助ける。溝のフランジはそれぞれの管または管の液体またはガスが付いている接触をしないself-aligningフランジである。それらは管に溶接プロセスを要求しないで付けることができる。
フランジのタイプ:溶接首（WN）
溶接首のフランジはまた、先を細くされたハブのフランジを呼びまたは高ハブのフランジは、管に圧力を移すことができる一種のフランジであり高圧力の集中の減少をフランジの底で保障する。2つの溶接の首のフランジが設計するある–第2は管によって製造プラントと、より長いタイプ使用することができないが最初のタイプは管によって使用される。溶接首のフランジは円周の縁を越えて伸びる円形の付属品で構成する。普通鍛造材から製造されたこれらのフランジは、管に実際に溶接される。
ASTM A105/A105N
ASTM A105のフランジは造られた炭素鋼のフランジのための包囲されおよび圧力システムの高温サービスである。これらのフランジはASME B16.5、ASME B16.47、ASME B16.48、ASME B16.36、MSS SP 44、API 605をカバーするいろいろ標準規格に従って製造されるかもしれASTM A105材料になされるAPI 6A、等のフランジは最高重量4540のkgの限られる。
ASTM A105およびA105Nの鋼鉄フランジは同じ、持っている同じ原料、同じ鋼鉄等級、別の熱処理の条件をではない。Nは標準化の熱処理およびA105フランジの裕福な層を熱処理の条件意味しない。要約すると、ASTM A105のフランジにおよびASTM A105Nのフランジに同じ化学成分があるが、A105Nによりよい機械特性があり、通常重大な状態で使用される。
ASTM A105の化学成分（%）
| 鋼鉄クラス |
C 最高 |
Si | Mn |
P 最高 |
S 最高 |
NI 最高 |
Cr 最高 |
Mo 最高 |
V 最高 |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 | 0.08 |
ASTM A105の機械特性
| 鋼鉄クラス |
引張強さ 分 （MPa） |
降伏強さ 分 （MPa） |
延長 分 （%） |
区域分の減少 （%） |
硬度 （HBW） |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
ANSI B16.5のフランジ次元-クラス300
| わずかなサイズ | Dia.の外。 | 厚さ | ハブを通した長さ | ハブのDia. | 上げられた表面Dia。 | 穴の角の半径 | ソケットの深さ | 反対の穴 | 糸の長さ | ボルト孔 | |||||
| WN |
そう SW TR |
LJ | LJ | SW | TR | ボルト サークルDia。 | いいえ | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| わずかなサイズ | リング共同フランジの次元 | 重量（kg） | |||||||||||
| 溝数 | 上げられた部分のDia. | ピッチDia。 | 深さ | 幅 | 本当は半径 |
WN Sch 40 |
そう | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2-/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
ASME B16.5の舌及び溝のフランジ次元（mm）
| DN | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | f1 | F2 |
| ½」 | 35.1 | 36.6 | 35.1 | 36.6 | 25.4 | 23.9 | 46.0 | 44.5 | 6.4 | 4.8 |
| ¾」 | 42.9 | 44.5 | 42.9 | 44.5 | 33.3 | 31.8 | 53.8 | 52.3 | 6.4 | 4.8 |
| 1" | 50.8 | 52.3 | 47.7 | 49.3 | 38.1 | 36.6 | 62.0 | 57.2 | 6.4 | 4.8 |
| 1つの¼」 | 63.5 | 65.0 | 57.2 | 58.7 | 47.8 | 46.0 | 74.7 | 66.6 | 6.4 | 4.8 |
| 1つの½」 | 73.2 | 74.7 | 63.5 | 65.0 | 53.8 | 52.3 | 84.1 | 73.2 | 6.4 | 4.8 |
| 2" | 92.0 | 93.7 | 82.6 | 84.1 | 73.0 | 71.4 | 103.1 | 92.0 | 6.4 | 4.8 |
| 2 ½」 | 104.6 | 106.4 | 95.2 | 96.8 | 85.8 | 84.1 | 115.8 | 104.6 | 6.4 | 4.8 |
| 3" | 127.0 | 128.5 | 117.5 | 119.1 | 108.0 | 106.4 | 138.2 | 127.0 | 6.4 | 4.8 |
| 4" | 157.2 | 158.8 | 144.5 | 146.1 | 131.8 | 130.0 | 168.1 | 157.2 | 6.4 | 4.8 |
| 5" | 185.7 | 187.5 | 173.0 | 174.8 | 160.3 | 148.8 | 196.9 | 185.7 | 6.4 | 4.8 |
| 6" | 215.9 | 217.5 | 203.2 | 204.7 | 190.5 | 189.0 | 227.0 | 215.9 | 6.4 | 4.8 |
| 8" | 269.8 | 271.5 | 254.0 | 255.5 | 238.3 | 236.5 | 281.0 | 269.8 | 6.4 | 4.8 |
| 10" | 323.5 | 325.4 | 304.8 | 306.3 | 285.8 | 284.2 | 335.0 | 323.5 | 6.4 | 4.8 |
| 12" | 381.0 | 328.5 | 362.0 | 363.5 | 342.9 | 341.4 | 392.2 | 381.0 | 6.4 | 4.8 |
| 14" | 412.8 | 414.3 | 393.7 | 395.2 | 374.7 | 373.1 | 423.9 | 412.8 | 6.4 | 4.8 |
| 16" | 469.9 | 471.5 | 447.6 | 449.3 | 425.5 | 423.9 | 481.0 | 469.9 | 6.4 | 4.8 |
| 18" | 533.4 | 535.0 | 511.0 | 512.8 | 489.0 | 487.4 | 544.6 | 533.4 | 6.4 | 4.8 |
| 20" | 584.2 | 585.8 | 448.8 | 560.3 | 533.4 | 531.9 | 595.4 | 584.2 | 6.4 | 4.8 |
| 24" | 692.2 | 693.7 | 666.8 | 668.3 | 641.4 | 639.8 | 703.3 | 692.2 | 6.4 | 4.8 |
