製品詳細
起源の場所: 中国
ブランド名: Kasugai
モデル番号: そうDIN 2501 PN25
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの100トン
製品名: |
DIN2501 PN25のスリップオンの炭素鋼のフランジ |
サイズの範囲: |
28"への4つ |
圧力クラス: |
PN25 |
表面タイプ: |
スリップオン（そう） |
標準: |
DIN2501 |
コーティング: |
Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
製品名: |
DIN2501 PN25のスリップオンの炭素鋼のフランジ |
サイズの範囲: |
28"への4つ |
圧力クラス: |
PN25 |
表面タイプ: |
スリップオン（そう） |
標準: |
DIN2501 |
コーティング: |
Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |

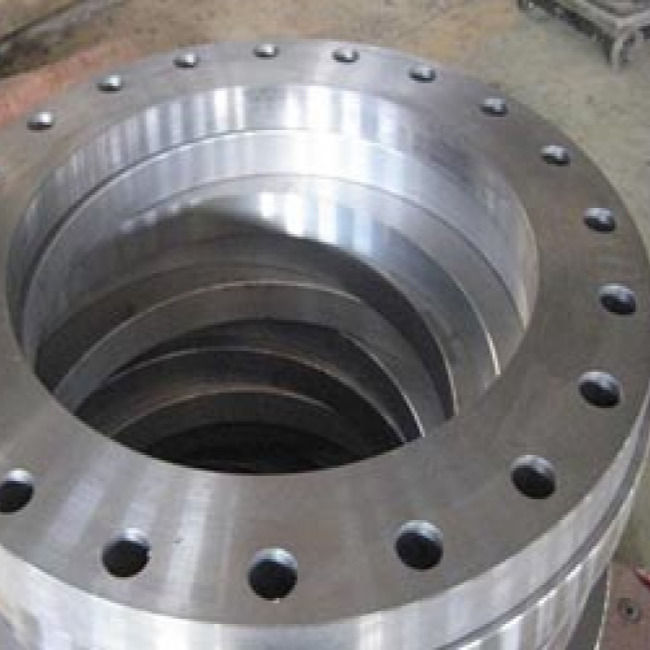

DIN2501 PN25のスリップオンの炭素鋼のフランジ
DIN 2501は産業フランジのためのドイツの標準である
製品に関する情報
| 製品名 | DIN 2501のPN25スリップオンの炭素鋼のフランジ |
| サイズの範囲 | 次元:28"への4" |
| 圧力クラス | PN25 |
| 標準 | DIN2501 |
| 表面タイプ | スリップオン（そう） |
| コーティング | Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
DIN2501 PN25のスリップオンは次元（mm）フランジを付けたようになる
| DN |
管のサイズ インチ |
O.D. | I.D. | ボルト孔 | 厚さ |
重量 （kg） |
||
| ボルト サークルDia。 | ボルトDia。 | 数 | ||||||
| D | K | H | T | |||||
| 100 | 4 | 235 | 116.0 | 190 | 22 | 8 | 26 | 6.1 |
| 125 | 5 | 270 | 141.5 | 220 | 26 | 8 | 28 | 8.2 |
| 150 | 6 | 300 | 170.5 | 250 | 26 | 8 | 30 | 10.4 |
| 200 | 8 | 360 | 221.5 | 310 | 26 | 12 | 32 | 14.3 |
| 250 | 10 | 425 | 276.5 | 370 | 30 | 12 | 35 | 20.2 |
| 300 | 12 | 485 | 327.5 | 430 | 30 | 16 | 38 | 26.8 |
| 350 | 14 | 555 | 359.5 | 490 | 33 | 16 | 42 | 41.8 |
| 400 | 16 | 620 | 411.0 | 550 | 36 | 16 | 48 | 576.7 |
| 450 | 18 | 670 | 462.0 | 600 | 36 | 20 | 54 | 69.9 |
| 500 | 20 | 730 | 513.5 | 660 | 36 | 20 | 58 | 86.9 |
| 600 | 24 | 845 | 616.5 | 770 | 39 | 20 | 68 | 127.3 |
| 700 | 28 | 960 | 716.0 | 875 | 42 | 24 | 85 | 192.5 |
