| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A105 ASME/ANSI B16.5のクラス2500そうBL LJF TR RF |
| 文書 | 製品説明書 PDF |

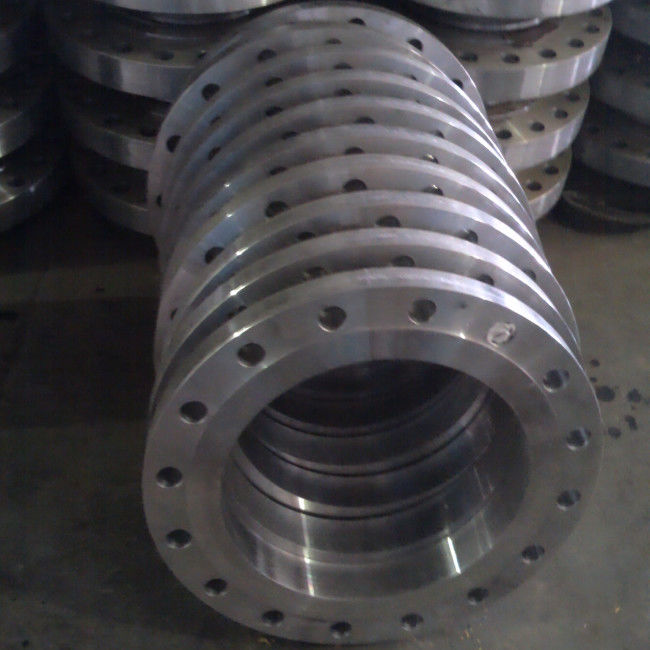

ASTM A105 ANSI B16.5の炭素鋼の造られたフランジのクラス2500
ASTM A105のフランジは圧力システムの包囲された、高温サービスのための造られた炭素鋼のフランジである。これらのフランジはASME B16.5、ASME B16.47、ASME B16.48、ASME B16.36、MSS SP 44、API 605をカバーするいろいろ標準規格に従って製造されるかもしれASTM A105材料になされるAPI 6A、等のフランジは最高重量4540のkgの限られる。
製品に関する情報
| 製品名 | ASTM A105 B16.5の炭素鋼の造られたフランジのクラス2500 |
| サイズの範囲 | 次元:24"への1/2」 |
| 圧力クラス | クラス2500 |
| 標準 | ASTM A105 |
| 共通の表面タイプ | そうWN SW BL LJ RJ |
| 指定 | ANSI B16.5 |
| コーティング | Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
ASTM A105の化学成分（%）
| 鋼鉄クラス |
C 最高 |
Si | Mn |
P 最高 |
S 最高 |
NI 最高 |
Cr 最高 |
Mo 最高 |
N |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 |
ASTM A105の機械特性
| 鋼鉄クラス | 引張強さ | 降伏強さ | 2inの延長 | 区域の減少 |
Solutioning 温度 |
癒やすことは冷却する |
| 分 | 分 | 分 | 分 | 分 | 次 | |
| A105 | 485 | 250 | 22 | 30 |
ANSI B16.5のフランジ次元（mm） -クラス2500
| わずかなサイズ | Dia.の外。 | 厚さ | ハブを通した長さ | ハブのDia. | 上げられた表面Dia。 | 穴の角の半径 | 反対の穴 | 糸の長さ | ボルト孔 | |||||
| WN |
そう SW TR |
LJ | LJ | TR | ボルト サークルDia。 | いいえ | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | B4 | Q | C | H | ||
| 15 | 1/2 | 133 | 30.3 | 73.2 | 40 | 40 | 43 | 35.1 | 3 | 23.5 | 28.4 | 88.9 | 4 | 22 |
| 20 | 3/4 | 140 | 31.8 | 79.2 | 43 | 43 | 51 | 42.9 | 3 | 29.0 | 31.8 | 95.2 | 4 | 22 |
| 25 | 1 | 159 | 35.1 | 88.9 | 48 | 48 | 57 | 50.8 | 3 | 36.0 | 35.1 | 108.0 | 4 | 26 |
| 32 | 1-1/4 | 184 | 38.1 | 95.2 | 52 | 52 | 73 | 63.5 | 5 | 44.5 | 38.1 | 130.0 | 4 | 29 |
| 40 | 1-1/2 | 203 | 44.5 | 111.3 | 60 | 60 | 79 | 73.2 | 6 | 50.5 | 44.4 | 146.0 | 4 | 32 |
| 50 | 2 | 235 | 50.8 | 127.0 | 70 | 70 | 95 | 91.9 | 8 | 63.5 | 50.8 | 171.4 | 8 | 29 |
| 65 | 2-/21 | 267 | 57.2 | 142.7 | 79 | 79 | 114 | 104.6 | 8 | 76.0 | 57.2 | 196.8 | 8 | 32 |
| 80 | 3 | 305 | 66.6 | 168.1 | - | 92 | 133 | 127.0 | 10 | - | - | 228.6 | 8 | 35 |
| 100 | 4 | 356 | 76.2 | 190.5 | - | 108 | 165 | 157.2 | 11 | - | - | 273.0 | 8 | 42 |
| 125 | 5 | 419 | 92.0 | 228.6 | - | 130 | 203 | 185.7 | 11 | - | - | 323.8 | 8 | 48 |
| 150 | 6 | 483 | 108.0 | 273.0 | - | 152 | 235 | 215.9 | 13 | - | - | 368.3 | 8 | 54 |
| 200 | 8 | 550 | 127.0 | 317.5 | - | 178 | 305 | 269.7 | 13 | - | - | 438.2 | 12 | 54 |
| 250 | 10 | 675 | 165.1 | 419.1 | - | 229 | 375 | 323.8 | 13 | - | - | 539.8 | 12 | 67 |
| 300 | 12 | 760 | 184.2 | 463.6 | - | 254 | 441 | 381.0 | 13 | - | - | 619.3 | 12 | 74 |
| わずかなサイズ | リング共同フランジの次元 | 重量（kg） | |||||||||
| 溝数 | 上げられた部分のDia. | ピッチDia。 | 深さ | 幅 | 本当は半径 |
WN Sch 40 |
BL | LJ | TR | ||
| B | K | P | E | F | r2 | ||||||
| 15 | 1/2 | R13 | 65.5 | 42.88 | 6.35 | 8.74 | 0.8 | 3.14 | 3.01 | 3.2 | 3.2 |
| 20 | 3/4 | R16 | 73.5 | 50.80 | 6.35 | 8.74 | 0.8 | 3.73 | 3.56 | 3.6 | 3.6 |
| 25 | 1 | R18 | 83.0 | 60.32 | 6.35 | 8.74 | 0.8 | 5.29 | 5.09 | 5.0 | 5.0 |
| 32 | 1-1/4 | R21 | 102 | 72.24 | 7.92 | 11.91 | 0.8 | 7.71 | 7.40 | 7.3 | 7.3 |
| 40 | 1-1/2 | R23 | 115 | 82.55 | 7.92 | 11.91 | 0.8 | 10.8 | 10.4 | 10.0 | 10.0 |
| 50 | 2 | R26 | 134 | 101.60 | 7.92 | 11.91 | 0.8 | 16.0 | 15.6 | 16.8 | 17.2 |
| 65 | 2-/21 | R28 | 150 | 111.12 | 9.52 | 13.49 | 1.5 | 23.4 | 22.8 | 24.0 | 24.9 |
| 80 | 3 | R32 | 169 | 127.00 | 9.52 | 13.49 | 1.5 | 35.9 | 35.0 | 36.3 | - |
| 100 | 4 | R38 | 204 | 157.18 | 11.13 | 16.66 | 1.5 | 55 | 54 | 54.4 | - |
| 125 | 5 | R42 | 242 | 190.50 | 12.70 | 19.84 | 1.5 | 91 | 90 | 93.0 | - |
| 150 | 6 | R47 | 280 | 228.60 | 12.70 | 19.84 | 1.5 | 142 | 142 | 142.9 | - |
| 200 | 8 | R51 | 340 | 279.40 | 14.27 | 23.01 | 1.5 | 211 | 212 | 213.2 | - |
| 250 | 10 | R55 | 426 | 342.90 | 17.48 | 30.18 | 2.3 | 411 | 414 | 408.2 | - |
| 300 | 12 | R60 | 496 | 406.40 | 17.48 | 33.32 | 2.3 | 578 | 590 | 499.0 | - |
