| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A105 ASME/ANSI B16.5のクラス900そうBL LJF TR RF |
| 文書 | 製品説明書 PDF |

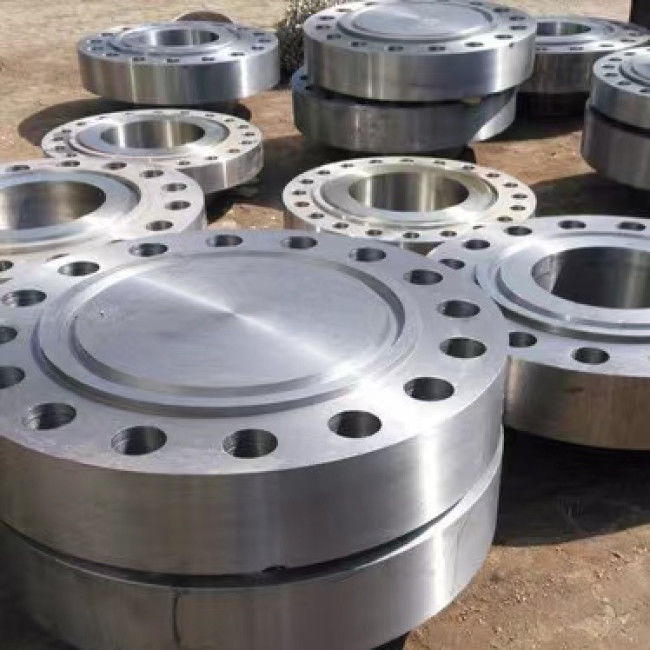

ASTM A105 ANSI B16.5の炭素鋼の造られたフランジのクラス900
ASTM A105のフランジは圧力システムの包囲された、高温サービスのための造られた炭素鋼のフランジである。これらのフランジはASME B16.5、ASME B16.47、ASME B16.48、ASME B16.36、MSS SP 44、API 605をカバーするいろいろ標準規格に従って製造されるかもしれASTM A105材料になされるAPI 6A、等のフランジは最高重量4540のkgの限られる。
製品に関する情報
| 製品名 | ASTM A105 B16.5の炭素鋼のフランジ |
| サイズの範囲 | 次元:24"への1/2」 |
| 圧力クラス | クラス900 |
| 標準 | ASTM A105 |
| 共通の表面タイプ | 盲目溶接の首（WN）のスリップオンは（そう） （BL）重ね継ぎする（LJ）通された（TR）ソケットの溶接（SW）を |
| 指定 | ANSI B16.5 |
| コーティング | Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
ASTM A105の化学成分（%）
| 鋼鉄クラス |
C 最高 |
Si | Mn |
P 最高 |
S 最高 |
NI 最高 |
Cr 最高 |
Mo 最高 |
N |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 |
ASTM A105の機械特性
| 鋼鉄クラス | 引張強さ | 降伏強さ | 2inの延長 | 区域の減少 |
Solutioning 温度 |
癒やすことは冷却する |
| 分 | 分 | 分 | 分 | 分 | 次 | |
| A105 | 485 | 250 | 22 | 30 |
ANSI B16.5のフランジ次元（mm） -クラス900
| わずかなサイズ | Dia.の外。 | 厚さ | ハブを通した長さ | ハブのDia. | 上げられた表面Dia。 | 穴の角の半径 | ソケットの深さ | 反対の穴 | 糸の長さ | ボルト孔 | |||||
| WN |
そう SW TR |
LJ | LJ | SW | TR | ボルト サークルDia。 | いいえ | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 |
これらのサイズでクラス1500次元を使用しなさい。 ソケットの溶接のフランジはクラス1500次元を使用してNPS 1/2でから2 1/2提供されるかもしれない |
|||||||||||||
| │ | │ | ||||||||||||||
| 65 | 2-1/2 | ||||||||||||||
| 80 | 3 | 241 | 38.1 | 101.6 | 54 | 54 | 127 | 127.0 | 10 | - | 92 | 41.1 | 190.5 | 8 | 26 |
| 100 | 4 | 292 | 44.5 | 114.3 | 70 | 70 | 159 | 157.2 | 11 | - | 118 | 47.8 | 235.0 | 8 | 32 |
| 125 | 5 | 349 | 50.8 | 127.0 | 79 | 79 | 190 | 185.7 | 11 | - | 145 | 53.8 | 279.4 | 8 | 35 |
| 150 | 6 | 381 | 55.7 | 130.7 | 86 | 86 | 25 | 215.9 | 13 | - | 171 | 57.2 | 317.5 | 12 | 32 |
| 200 | 8 | 470 | 63.5 | 162.1 | 102 | 114 | 298 | 269.7 | 13 | - | 222 | 63.5 | 393.7 | 12 | 39 |
| 250 | 10 | 545 | 69.9 | 184.2 | 108 | 127 | 368 | 323.8 | 13 | - | 276 | 71.4 | 469.9 | 16 | 39 |
| 300 | 12 | 610 | 79.3 | 200.2 | 117 | 143 | 419 | 381.0 | 13 | - | 329 | 76.2 | 533.4 | 20 | 39 |
| 350 | 14 | 640 | 85.9 | 212.9 | 130 | 156 | 451 | 412.8 | 13 | - | 360 | 82.6 | 558.8 | 20 | 42 |
| 400 | 16 | 705 | 88.9 | 215.9 | 133 | 165 | 508 | 469.9 | 13 | - | 411 | 85.9 | 616.0 | 20 | 45 |
| 450 | 18 | 785 | 101.6 | 228.6 | 152 | 191 | 565 | 533.4 | 13 | - | 462 | 88.9 | 685.8 | 20 | 51 |
| 500 | 20 | 855 | 108.0 | 247.6 | 159 | 210 | 622 | 584.2 | 13 | - | 513 | 91.9 | 749.3 | 20 | 54 |
| 600 | 24 | 1040 | 139.7 | 292.1 | 203 | 267 | 749 | 692.2 | 13 | - | 614 | 101.6 | 901.7 | 20 | 67 |
| わずかなサイズ | リング共同フランジの次元 | 重量（kg） | |||||||||||
| 溝数 | 上げられた部分のDia. | ピッチDia。 | 深さ | 幅 | 本当は半径 |
WN Sch 40 |
そう | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 |
これらのサイズでクラス600次元を使用しなさい。 ソケットの溶接のフランジはクラス600次元を使用してNPS 1/2でから3 1/2提供されるかもしれない |
|||||||||||
| 15 | 1/2 | ||||||||||||
| │ | │ | ||||||||||||
| 65 | 2-1/2 | R31 | 156 | 123.82 | 7.92 | 11.91 | 0.8 | 13.5 | 11.7 | 13.2 | - | 11.3 | 11.6 |
| 80 | 3 | R37 | 181 | 149.22 | 7.92 | 11.91 | 0.8 | 21.9 | 19.7 | 22.1 | - | 23.1 | 19.8 |
| 100 | 4 | R41 | 216 | 180.98 | 7.92 | 11.91 | 0.8 | 35.5 | 32.2 | 36.6 | - | 36.7 | 32.4 |
| 125 | 5 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 46.6 | 41.9 | 47.7 | - | 47.6 | 42.1 |
| 150 | 6 | R49 | 308 | 269.88 | 7.92 | 11.91 | 0.8 | 79 | 71 | 83 | - | 86.2 | 71.6 |
| 200 | 8 | R53 | 362 | 323.85 | 7.92 | 11.91 | 0.8 | 118 | 102 | 122 | - | 124.7 | 102 |
| 250 | 10 | R57 | 420 | 381.00 | 7.92 | 11.91 | 0.8 | 159 | 136 | 174 | - | 167.8 | 136 |
| 300 | 12 | R62 | 467 | 419.10 | 11.13 | 16.66 | 1.5 | 179 | 152 | 206 | - | 188.2 | 153 |
| 350 | 14 | R66 | 524 | 469.90 | 11.13 | 16.66 | 1.5 | 219 | 184 | 259 | - | 210.9 | 186 |
| 400 | 16 | R70 | 594 | 533.40 | 12.70 | 19.84 | 1.5 | 296 | 256 | 366 | - | 294.8 | 258 |
| 450 | 18 | R74 | 648 | 584.20 | 12.70 | 19.84 | 1.5 | 369 | 315 | 461 | - | 367.4 | 317 |
| 500 | 20 | R78 | 772 | 692.15 | 15.88 | 26.97 | 2.3 | 686 | 605 | 875 | - | 703.1 | 608 |
