製品詳細
起源の場所: 中国
ブランド名: Kasugai
モデル番号: そうDIN2501 PN10
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの100トン
製品名: |
DIN2501 PN10のスリップオンの炭素鋼のフランジ |
サイズの範囲: |
40"への1つ |
圧力クラス: |
pn10 |
表面タイプ: |
スリップオン（そう） |
標準: |
DIN2501 |
コーティング: |
Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
製品名: |
DIN2501 PN10のスリップオンの炭素鋼のフランジ |
サイズの範囲: |
40"への1つ |
圧力クラス: |
pn10 |
表面タイプ: |
スリップオン（そう） |
標準: |
DIN2501 |
コーティング: |
Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |

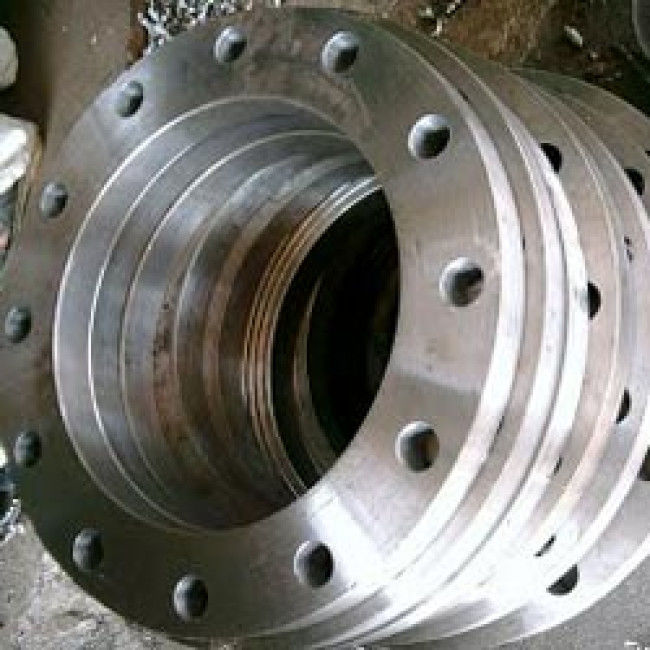

DIN2501 PN10のスリップオンの（そう）炭素鋼のフランジ
DIN 2501は産業フランジのためのドイツの標準である
製品に関する情報
| 製品名 | DIN 2501のPN10スリップオンの炭素鋼のフランジ |
| サイズの範囲 | 次元:40"への1" |
| 圧力クラス | PN10 |
| 標準 | DIN2501 |
| 表面タイプ | スリップオン（そう） |
| コーティング | Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
DIN2501 PN10のスリップオンは次元（mm）フランジを付けたようになる
| DN |
管のサイズ インチ |
O.D. | I.D. | ボルト孔 | 厚さ |
重量 （kg） |
||
| ボルト サークルDia。 | ボルトDia。 | 数 | ||||||
| D | K | H | T | |||||
| 25 | 1 | 115 | 34.5 | 85 | 14 | 4 | 16 | 1.1 |
| 32 | 1-1/4 | 140 | 43.5 | 100 | 18 | 4 | 18 | 1.9 |
| 40 | 1-1/2 | 150 | 49.5 | 110 | 18 | 4 | 18 | 2.1 |
| 50 | 2 | 165 | 61.5 | 125 | 18 | 4 | 20 | 2.8 |
| 65 | 2-1/2 | 185 | 77.5 | 145 | 18 | 4 | 20 | 3.3 |
| 80 | 3 | 200 | 90.5 | 160 | 18 | 8 | 20 | 3.6 |
| 100 | 4 | 220 | 116.0 | 180 | 18 | 8 | 20 | 4.4 |
| 125 | 5 | 250 | 141.5 | 210 | 18 | 8 | 22 | 5.4 |
| 150 | 6 | 285 | 170.4 | 240 | 22 | 8 | 22 | 7.3 |
| 200 | 8 | 340 | 221.5 | 295 | 22 | 8 | 24 | 9.5 |
| 250 | 10 | 395 | 276.5 | 350 | 22 | 12 | 24 | 12.0 |
| 300 | 12 | 445 | 327.5 | 400 | 22 | 12 | 26 | 13.8 |
| 350 | 14 | 505 | 359.5 | 460 | 22 | 16 | 26 | 21.8 |
| 400 | 16 | 565 | 411.0 | 515 | 26 | 16 | 26 | 22.7 |
| 450 | 18 | 615 | 462.0 | 565 | 26 | 20 | 26 | 33.8 |
| 500 | 20 | 670 | 513.5 | 620 | 26 | 20 | 26 | 40.4 |
| 600 | 24 | 780 | 616.5 | 725 | 30 | 20 | 30 | 54.5 |
| 700 | 28 | 895 | 716.0 | 840 | 30 | 24 | 30 | 82.4 |
| 800 | 32 | 1015 | 817.6 | 950 | 33 | 24 | 33 | 115.5 |
| 900 | 36 | 1115 | 893.8 | 1050 | 33 | 28 | 33 | 158.2 |
| 1000 | 40 | 1230 | 995.4 | 1160 | 36 | 28 | 36 | 210.0 |
