製品詳細
起源の場所: 中国
ブランド名: Kasugai
モデル番号: そうDIN2501 PN16
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの300トン
製品名: |
DIN2501 PN16のスリップオンの炭素鋼のフランジ |
サイズの範囲: |
48"への1/2」 |
圧力クラス: |
PN16 |
標準: |
DIN2501 |
表面タイプ: |
スリップオン（そう） |
コーティング: |
Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
製品名: |
DIN2501 PN16のスリップオンの炭素鋼のフランジ |
サイズの範囲: |
48"への1/2」 |
圧力クラス: |
PN16 |
標準: |
DIN2501 |
表面タイプ: |
スリップオン（そう） |
コーティング: |
Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |

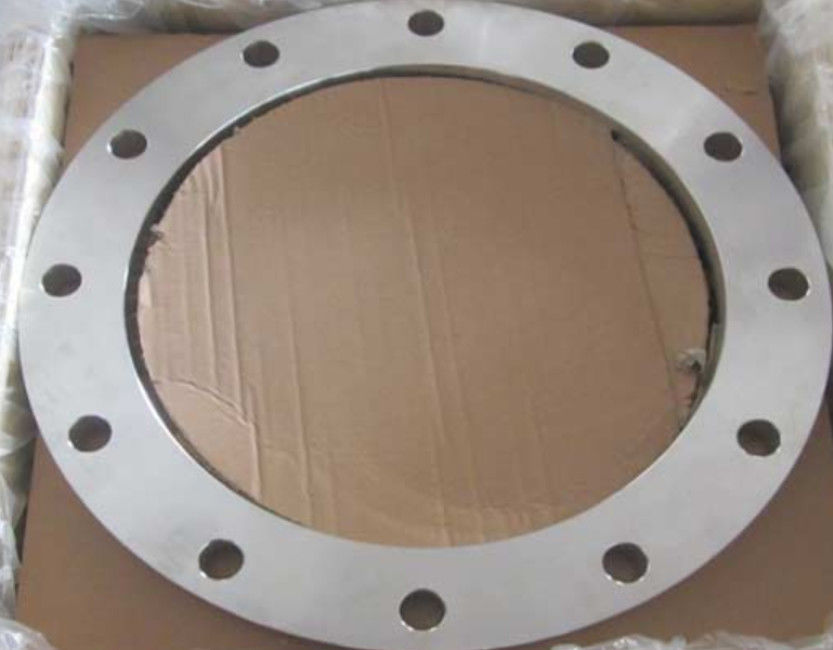

DIN2501 PN16のスリップオンの炭素鋼のフランジ
DIN 2501は産業フランジのためのドイツの標準である
製品に関する情報
| 製品名 | DIN 2501のPN16スリップオンの炭素鋼のフランジ |
| サイズの範囲 | 次元:48"への1/2」 |
| 圧力クラス | PN16 |
| 標準 | DIN2501 |
| 表面タイプ | スリップオン（そう） |
| コーティング | Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
DIN2501 PN16のスリップオンは次元（mm）フランジを付けたようになる
| DN |
管のサイズ インチ |
O.D. | I.D. | ボルト孔 | 厚さ |
重量 （kg） |
||
| ボルト サークルDia。 | ボルトDia。 | 数 | ||||||
| D | K | H | T | |||||
| 200 | 8 | 340 | 221.5 | 295 | 22 | 12 | 26 | 10.0 |
| 250 | 10 | 405 | 276.5 | 355 | 26 | 12 | 29 | 14.3 |
| 300 | 12 | 460 | 327.5 | 410 | 26 | 12 | 32 | 19.1 |
| 350 | 14 | 520 | 359.5 | 470 | 26 | 16 | 35 | 28.4 |
| 400 | 16 | 580 | 411.0 | 525 | 30 | 16 | 38 | 36.1 |
| 450 | 18 | 640 | 462.0 | 585 | 30 | 20 | 42 | 46.3 |
| 500 | 20 | 715 | 513.5 | 650 | 33 | 20 | 46 | 64.5 |
| 600 | 24 | 840 | 616.5 | 770 | 36 | 20 | 55 | 101.9 |
| 700 | 28 | 910 | 716.0 | 840 | 36 | 24 | 63 | 110.5 |
| 800 | 32 | 1025 | 817.6 | 950 | 39 | 24 | 74 | 157.8 |
| 900 | 36 | 1125 | 893.8 | 1050 | 39 | 28 | 82 | 214.3 |
| 1000 | 40 | 1255 | 995.4 | 1170 | 42 | 28 | 90 | 297.4 |
