| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASME B16.47シリーズBクラス75 150 300 400 600 900 |
| 文書 | 製品説明書 PDF |

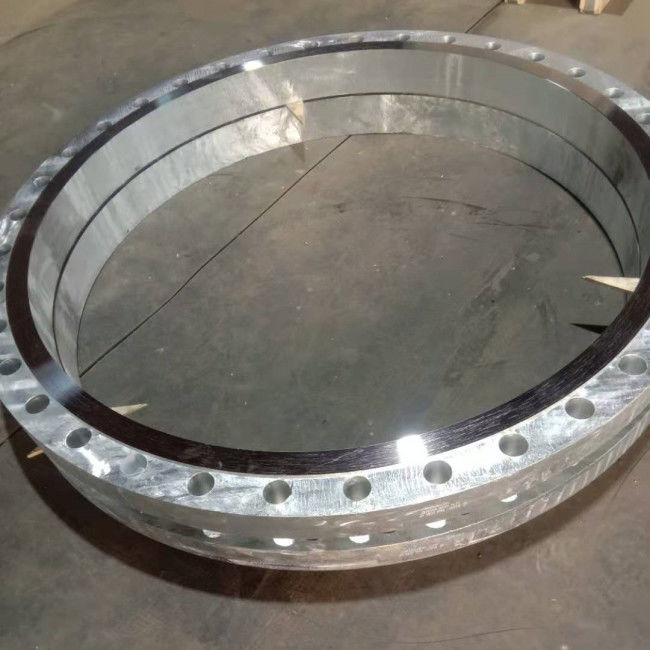

ASME B16.47シリーズB炭素鋼のフランジのクラス75 150 300 400 600 900
製品に関する情報
| 製品名 | ASME B16.5シリーズB炭素鋼のフランジ |
| サイズの範囲 | 次元:60"への26" |
| 圧力クラス | クラス75 150 300 400 600 900 |
| 材料 | ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537 |
| 共通の表面タイプ | 盲目溶接の首（WN） （BL） |
| 指定 | ANSI B16.47 B |
| コーティング | Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
ASME B16.47のフランジは圧力温度の評価、材料、次元、示すおよびフランジのためにテストする許容をカバーするASME B16.47に従って製造された大口径の管のフランジを示す。これらのフランジは評価のクラスの指定75、150、300、400、600、および900をサイズNPS 26からNPS 60で与えることができる。NPSはわずかなフランジのサイズのための指定である。それは参照のわずかな直径、国際的な、他の標準で使用されるDNと関連している。ASME B16.47でカバーされるフランジのサイズのために関係はDN = 25 × NPSある。ボルトおよびフランジのボルト孔のインチの単位だけにメートルそして米国の通常の単位、但し例外としては直径SIの標準規格の州の価値は表現される。
ASME B16.47シリーズBはシリーズAがフランジを付けたようになるより、ほとんどの場合、より小さいボルト サークルの直径がある密集したフランジのためにフランジ次元を指定する。アメリカの石油の協会（API）の依頼により、ASME B16.47シリーズBのフランジ次元はAPIの標準605に従って提供される。
材料および製造業
特に、ASME B16.47 AシリーズBに従って製造された造られたフランジは適当な材料仕様書に従って一つとして製造される。造るプロセスは、鍛造材死ぬまたはオープン ダイスの鍛造材は、サービスで圧力に抵抗するために最も好ましい方向の流れに材料を出会った強化する圧縮プラスチック熱い作業である。
| グループいいえ。 | 鍛造材 | 鋳造 | 版 |
| 1.1 | A105 | A216 Gr.WCB | A515 Gr.70 |
| 1.1 | A350 Gr.LF2 | - | A516 Gr.70 |
| 1.1 | - | - | A537 Cl.1 |
| 1.1 | A350 Gr.LF6 Cl.1 | - | - |
| 1.1 | A350 Gr.LF3 | - | - |
| 1.2 | - | A216 Gr.WCC | - |
| 1.2 | - | A352 Gr.LCC | - |
| 1.2 | A350 Gr.LF6のCl2 | - | - |
| 1.2 | - | A352 Gr.LC2 | A203 Gr.B |
| 1.2 | - | A352 Gr.LC3 | A203 Gr.E |
| 1.3 | - | A352 Gr.LCB | A515 Gr.65 |
| 1.3 | - | - | A516 Gr.65 |
| 1.3 | - | - | A203 Gr.A |
| 1.3 | - | - | A203 Gr.D |
| 1.3 | - | A217 Gr.WC1 | - |
| 1.3 | - | A352 Gr.LC1 | - |
主要な材料の化学成分および機械特性
ASTM A105の化学成分（%）
| 鋼鉄クラス |
C 最高 |
Si | Mn |
P 最高 |
S 最高 |
NI 最高 |
Cr 最高 |
Mo 最高 |
N |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 |
ASTM A105の機械特性
| 鋼鉄クラス | 引張強さ | 降伏強さ | 2inの延長 | 区域の減少 |
Solutioning 温度 |
癒やすことは冷却する |
| 分 | 分 | 分 | 分 | 分 | 次 | |
| A105 | 485 | 250 | 22 | 30 |
ASTM A350のフランジ材料の化学成分
| 等級 | 構成、% | ||||||
| 等級LF1 | 等級LF2 | 等級LF3 | 等級LF5 | 等級LF6 | 等級LF9 | 等級LF787 | |
| C （最高） | 0.30 | 0.30 | 0.20 | 0.20-0.35 | 0.22 | 0.20 | 0.70 |
| Mn | 0.60-1.35 | 0.60-1.35 | 0.90max | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| P | 0.035 | 0.035 | 0.035 | 0.035 | 0.025 | 0.035 | 0.025 |
| S （最高） | 0.04 | 0.04 | 0.04 | 0.04 | 0.025 | 0.04 | 0.025 |
| SiA | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | ﹍ | 最高0.40 |
| NI | 0.40のmaxB | 0.40のmaxB | 3.30-3.70 | 1.0-2.0 | 0.40のmaxB | 1.60-2.24 | 0.70-1.0 |
| Cr | 0.30のmaxB、C | 0.30のmaxB、C | 0.30のmaxC | 0.30のmaxC | 0.30のmaxB、C | 0.30のmaxC | 0.60-0.90 |
| Mo | 0.12のmaxB、C | 0.12のmaxB、C | 0.12のmaxC | 0.12のmaxC | 0.12のmaxB、C | 0.12のmaxC | 0.15-0.25 |
| CU | 0.40のmaxB | 0.40のmaxB | 最高0.40 | 最高0.40 | 0.40のmaxB | 0.75-1.25 | 1.0-1.3 |
| Cb | 0.02のmaxD | 0.02のmaxD | 最高0.02 | 最高0.02 | 最高0.02 | 最高0.02 | 0.02分 |
| V | 最高0.08 | 最高0.08 | 最高0.03 | 最高0.03 | 0.04-0.11 | 最高0.03 | 最高0.03 |
| N | ﹍ | ﹍ | ﹍ | ﹍ | 0.01-0.03 | ﹍ | ﹍ |
真空のカーボン酸素除去が補足の条件S4によって要求される場合、ケイ素の内容はo.12%である
Bは銅、ニッケル、クロム、バナジウムおよびモリブデンの合計熱分析の1.00%を超過しない
Cはクロムおよびモリブデンの合計熱分析の0.32%を超過しない。
一致によるDは、コロンビウムのための限界0.05%までおよび製品解析の0.06%熱分析の高められるかもしれない。
ASTM A350の機械特性
| 等級別にしなさい/クラス | 引張強さ | 降伏強さ分 | 延長、分 | 最高硬度 | ||
| ksi | MPa | ksi | MPa | % | HBW | |
| LFI CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF5 CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF2 CL1 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF2 CL2 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF3 CL2 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF5 CL2 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF6 CL1 | 66-91 | 455-630 | 52 | 360 | 22 | 197 |
| LF6 CL2 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF6 CL3 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| LF787 CL2 | 65-85 | 450-585 | 55 | 380 | 20 | 197 |
| LF787 CL3 | 75-95 | 515-655 | 65 | 450 | 20 | 197 |
ASME B16.47シリーズBは次元クラス（mm）によってフランジを付けたようになる
ASME B16.47シリーズBフランジ次元は75を分類する（mm）
|
NPS インチ |
Dia.の外。 | ボルト サークルのDia. | RFのDia. | ハブのDia. | ハブの上のDia. | 最低の厚さ | Y | ボルト孔 | r | |||
| D | K | G | X | TBL | TWN | 数 |
D インチ |
L インチ |
||||
| 26 | 760 | 723.9 | 705 | 676 | 661.9 | 31.9 | 31.9 | 57 | 36 | 3/4 | 5/8 | 8 |
| 28 | 815 | 774.7 | 756 | 727 | 712.7 | 31.9 | 31.9 | 60 | 40 | 3/4 | 5/8 | 8 |
| 30 | 865 | 825.5 | 806 | 778 | 763.5 | 31.9 | 31.9 | 64 | 44 | 3/4 | 5/8 | 8 |
| 32 | 915 | 876.3 | 857 | 829 | 814.3 | 35.0 | 33.5 | 68 | 48 | 3/4 | 5/8 | 8 |
| 34 | 965 | 927.1 | 908 | 879 | 865.1 | 36.6 | 33.5 | 72 | 52 | 3/4 | 5/8 | 8 |
| 36 | 1035 | 992.2 | 965 | 935 | 915.9 | 40.9 | 35.0 | 84 | 40 | 7/8 | 3/4 | 10 |
| 38 | 1085 | 1043.0 | 1016 | 986 | 966.7 | 43.0 | 36.6 | 87 | 40 | 7/8 | 3/4 | 10 |
| 40 | 1135 | 1093.8 | 1067 | 1037 | 1017.5 | 43.0 | 36.6 | 91 | 44 | 7/8 | 3/4 | 10 |
| 42 | 1185 | 1144.6 | 1118 | 1087 | 1068.3 | 46.3 | 38.2 | 94 | 48 | 7/8 | 3/4 | 10 |
| 44 | 1250 | 1203.3 | 1175 | 1140 | 1119.1 | 47.7 | 41.4 | 103 | 36 | 1 | 7/8 | 10 |
| 46 | 1300 | 1254.1 | 1226 | 1191 | 1169.9 | 49.3 | 43.0 | 106 | 40 | 1 | 7/8 | 10 |
| 48 | 1355 | 1304.9 | 1276 | 1241 | 1220.7 | 52.5 | 44.6 | 110 | 44 | 1 | 7/8 | 10 |
| 50 | 1405 | 1355.7 | 1327 | 1294 | 1271.5 | 54.1 | 46.2 | 114 | 44 | 1 | 7/8 | 10 |
| 52 | 1455 | 1409.7 | 1378 | 1345 | 1322.3 | 55.7 | 46.2 | 119 | 48 | 1 | 7/8 | 10 |
| 54 | 1510 | 1460.5 | 1429 | 1397 | 1373.1 | 58.9 | 47.8 | 124 | 48 | 1 | 7/8 | 10 |
| 56 | 1575 | 1520.8 | 1486 | 1451 | 1423.9 | 60.4 | 49.3 | 133 | 40 | 1-1/8 | 1 | 11 |
| 58 | 1625 | 1571.6 | 1537 | 1502 | 1474.7 | 62.0 | 50.9 | 137 | 44 | 1-1/8 | 1 | 11 |
| 60 | 1675 | 1622.4 | 1588 | 1553 | 1525.5 | 65.2 | 54.1 | 143 | 44 | 1-1/8 | 1 | 11 |
ASME B16.47シリーズBフランジ次元は150を分類する（mm）
|
NPS インチ |
Dia.の外。 | ボルト サークルのDia. | RFのDia. | ハブのDia. | ハブの上のDia. | 最低の厚さ | Y | ボルト孔 | r | |||
| D | K | G | X | TBL | TWN | 数 |
D インチ |
L インチ |
||||
| 26 | 785 | 744.5 | 711 | 684 | 661.9 | 43.0 | 39.8 | 87 | 36 | 7/8 | 3/4 | 10 |
| 28 | 835 | 795.3 | 762 | 735 | 712.7 | 46.2 | 43.0 | 94 | 40 | 7/8 | 3/4 | 10 |
| 30 | 885 | 846.1 | 813 | 787 | 763.5 | 49.3 | 43.0 | 98 | 44 | 7/8 | 3/4 | 10 |
| 32 | 940 | 900.1 | 864 | 840 | 814.3 | 52.5 | 44.6 | 106 | 48 | 7/8 | 3/4 | 10 |
| 34 | 1005 | 957.3 | 921 | 892 | 865.1 | 55.7 | 47.7 | 109 | 40 | 1 | 7/8 | 10 |
| 36 | 1055 | 1009.6 | 972 | 945 | 915.9 | 57.3 | 50.9 | 116 | 44 | 1 | 7/8 | 10 |
| 38 | 1125 | 1070.0 | 1022 | 997 | 968.2 | 62.0 | 52.5 | 122 | 40 | 1-1/8 | 1 | 10 |
| 40 | 1175 | 1120.8 | 1080 | 1049 | 1019.0 | 65.2 | 54.1 | 127 | 44 | 1-1/8 | 1 | 10 |
| 42 | 1225 | 1171.6 | 1130 | 1102 | 1069.8 | 66.8 | 57.3 | 132 | 48 | 1-1/8 | 1 | 11 |
| 44 | 1275 | 1222.4 | 1181 | 1153 | 1120.6 | 70.0 | 58.9 | 135 | 52 | 1-1/8 | 1 | 11 |
| 46 | 1340 | 1284.3 | 1235 | 1205 | 1171.4 | 73.1 | 60.4 | 143 | 40 | 1-1/4 | 1-1/8 | 11 |
| 48 | 1390 | 1335.1 | 1289 | 1257 | 1222.2 | 76.3 | 63.6 | 148 | 44 | 1-1/4 | 1-1/8 | 11 |
| 50 | 1445 | 1385.9 | 1340 | 1308 | 1273.0 | 79.5 | 66.8 | 152 | 48 | 1-1/4 | 1-1/8 | 11 |
| 52 | 1495 | 1436.7 | 1391 | 1360 | 1323.8 | 82.7 | 68.4 | 156 | 52 | 1-1/4 | 1-1/8 | 11 |
| 54 | 1550 | 1492.2 | 1441 | 1413 | 1374.6 | 85.8 | 70.0 | 160 | 56 | 1-1/4 | 1-1/8 | 11 |
| 56 | 1600 | 1543.0 | 1492 | 1465 | 1425.4 | 89.0 | 71.6 | 165 | 60 | 1-1/4 | 1-1/8 | 14 |
| 58 | 1675 | 1611.3 | 1543 | 1516 | 1476.2 | 91.9 | 73.1 | 173 | 48 | 1-3/8 | 1-1/4 | 14 |
| 60 | 1725 | 1662.1 | 1600 | 1570 | 1527.0 | 95.4 | 74.7 | 178 | 52 | 1-3/8 | 1-1/4 | 14 |
ASME B16.47シリーズBフランジ次元は300を分類する（mm）
|
NPS インチ |
Dia.の外。 | ボルト サークルのDia. | RFのDia. | ハブのDia. | ハブの上のDia. | 最低の厚さ | Y | ボルト孔 | r | |||
| D | K | G | X | TBL | TWN | 数 |
D インチ |
L インチ |
||||
| 26 | 865 | 803.3 | 737 | 702 | 665.2 | 87.4 | 87.7 | 143 | 32 | 1-3/8 | 1-1/4 | 14 |
| 28 | 920 | 857.2 | 787 | 756 | 716.0 | 87.4 | 87.4 | 148 | 36 | 1-3/8 | 1-1/4 | 14 |
| 30 | 990 | 920.8 | 845 | 813 | 768.4 | 92.1 | 92.1 | 156 | 36 | 1-1/2 | 1-3/8 | 14 |
| 32 | 1055 | 977.9 | 902 | 864 | 819.2 | 101.6 | 101.6 | 167 | 32 | 1-5/8 | 1-1/2 | 16 |
| 34 | 1110 | 1031.9 | 953 | 918 | 870.0 | 101.6 | 101.6 | 171 | 36 | 1-5/8 | 1-1/2 | 16 |
| 36 | 1170 | 1089.0 | 1010 | 965 | 920.8 | 101.6 | 101.6 | 179 | 32 | 1-3/4 | 1-5/8 | 16 |
| 38 | 1220 | 1139.8 | 1060 | 1016 | 971.6 | 109.6 | 109.6 | 191 | 36 | 1-3/4 | 1-5/8 | 16 |
| 40 | 1275 | 1190.6 | 1114 | 1067 | 1022.4 | 114.3 | 114.3 | 197 | 40 | 1-3/4 | 1-5/8 | 16 |
| 42 | 1335 | 1244.6 | 1168 | 1118 | 1074.7 | 117.5 | 117.5 | 203 | 36 | 1-7/8 | 1-3/4 | 16 |
| 44 | 1385 | 1295.4 | 1219 | 1173 | 1125.5 | 125.5 | 125.5 | 213 | 40 | 1-7/8 | 1-3/4 | 16 |
| 46 | 1460 | 1365.2 | 1270 | 1229 | 1176.3 | 128.6 | 127.0 | 221 | 36 | 2 | 1-7/8 | 16 |
| 48 | 1510 | 1416.0 | 1327 | 1278 | 1227.1 | 133.4 | 127.0 | 222 | 40 | 2 | 1-7/8 | 16 |
| 50 | 1560 | 1466.8 | 1378 | 1330 | 1277.9 | 138.2 | 136.6 | 233 | 44 | 2 | 1-7/8 | 16 |
| 52 | 1615 | 1517.6 | 1429 | 1383 | 1328.7 | 142.6 | 141.3 | 241 | 48 | 2 | 1-7/8 | 16 |
| 54 | 1675 | 1578.0 | 1480 | 1435 | 1379.5 | 147.7 | 135.0 | 238 | 48 | 2 | 1-7/8 | 16 |
| 56 | 1765 | 1651.0 | 1537 | 1494 | 1430.3 | 155.4 | 152.4 | 267 | 36 | 2-3/8 | 2-1/4 | 17 |
| 58 | 1825 | 1712.9 | 1594 | 1548 | 1481.1 | 160.4 | 152.4 | 273 | 40 | 2-3/8 | 2-1/4 | 17 |
| 60 | 1880 | 1763.7 | 1651 | 1599 | 1531.9 | 165.1 | 149.3 | 270 | 40 | 2-3/8 | 2-1/4 | 17 |
