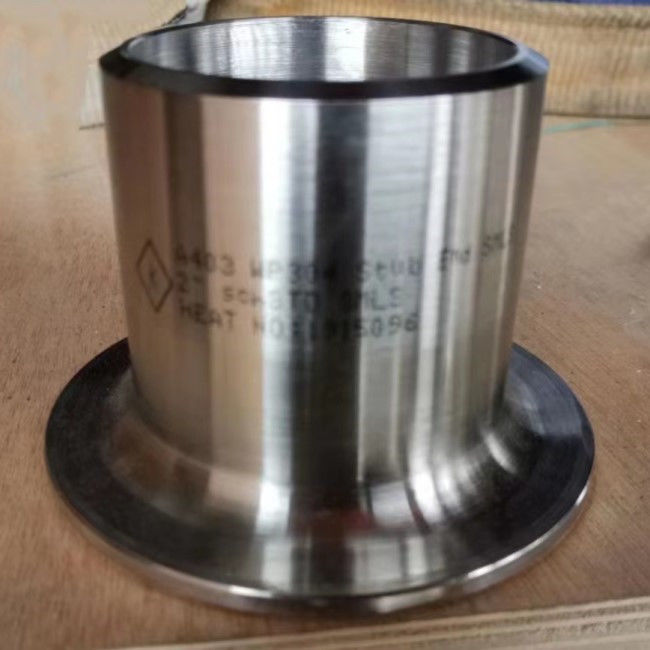

ASTM A403のステンレス鋼の管付属品は溶接の切株の端WP321 WP310Sを接合する

ASTM A403のステンレス鋼のバット溶接の切株の端WP304/L WP310S WP316/L WP321

ASTM A403のステンレス鋼のバット溶接の切株の端

切株の端は（重ね継ぎしなさい）回転バックアップ フランジのサポートが要求されるとき使用される付属品取り替える溶接されたフランジをである。そしてそれは別の直径の接続管のために使用される標準的な、標準外ANSI次元で供給することができる。

製品に関する情報

切株の端のタイプ

切株の端は3つの違った方法、タイプAで提供される、BおよびC. TypeおよびBの切株の端は造られた付属品に類似して、肘およびティーのような、タイプCの切株の端はカスタマイズされたサイズでなされる。

タイプA

タイプは標準のために切株の端重ね継ぎするフランジを使用される。切株の端のラップの厚さは管の壁のわずかな厚さに大きいよりまたは同輩。さらにフランジを重ね継ぎするために、タイプAの外の角の半径は受け取ることができる。中のコーナーは正方形である。ラップに通常機械で造られた鋸歯状にされた表面がある。

タイプB

タイプBの切株の端はラップのフランジとしてフランジの標準的なスリップのために使用される。これらの短い端のラップの厚さは管の壁のわずかな厚さに大きいよりまたは同輩。また、タイプBの外の角の半径は十分に小さいバックアップ フランジとして使用することができるスリップoのフランジを受け取るには。内部のコーナーは正方形である。ラップに通常機械で造られた鋸歯状にされた表面がある。

タイプC

タイプCの切株の端は標準に重ね継ぎするフランジのフランジそしてスリップを使用することができる。ラップの内径の円形にされた端を残すそれは急に燃え上がる。必要ならば、半径は正方形に閉められていて作ることができる。ラップの厚さは管の壁の75%である。タイプCは非常に短い十分にバックアップ フランジを収容するには。タイプCでである滑らか重ね継ぎすれば、それは機械ではない。

切株の端は通常2つの方法、タイプAおよびタイプB.で製造される。それらは2つの標準的な長さ、長く（ANSI）または短いパターン（MSS）で利用できる。Sch5sおよび10s切株の端は通常短い長さで提供され、長い長さは特別注文で利用できる。Sch 40sの切株の端は短くか長い長さで供給される。

材料の化学成分

ASTM A403のステンレス鋼の管付属品は造られるの材料を示し、圧力管のためのオーステナイトのステンレス製の付属品を転がした。共通の等級はWP304/L、WP316/L.である。それらは企業、エネルギー変換の植物等の設計として多くの分野に使用することができる

注:

（﹍が）エリプシス テーブルで現われる一方、条件がないし、要素はのために分析されるか、または報告される必要がある

窒素のための分析の方法は購入者と製造業者間の一致の問題である

コロンビウム0.10-0.30%;バナジウム0.10-0.30%。

小さい直径か薄い壁、または両方のために、多くの引くパスが要求されるところに、カーボン最大0.04%は等級TP304LおよびTP316Lで必要である。小さい外径の管はそれらのと0.500in以下定義される。（23.7mm）それらとして外径そして軽い壁の管で0.049in以下。（1.24mm）平均壁厚さで

ASME B16.9の切株の終わり次元（mm）
