| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A182 F304 ANSI B16.5 WN RF CL300 |
| 文書 | 製品説明書 PDF |

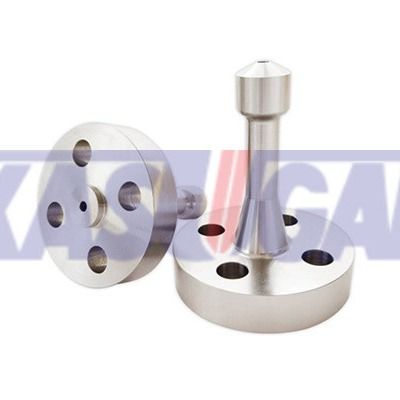

ASTM A182 F304 ステンレス鋼のフレンズ 長溶接首のフレンズ
長溶接首フレンズに関する情報
ステンレス鋼のロングウェルドネックフレンジは,耐腐蝕性が重要な高圧および高温パイプシステムで一般的に使用される特定のタイプのフレンジです.
ステンレス鋼のロングウェルドネックフレンズは,耐腐蝕性,耐久性,強度が優れたステンレス鋼で作られています.使用されている一般的なステンレス鋼級は304,316,316L.
応用:ステンレス鋼のロングウェルドネックフレンズは,石油とガス,化学加工,石油化学,食品加工などの産業で一般的に使用されています.耐腐食性や高温性が不可欠な場合.
| 製品名 | ASTM A182 F304 ANSI B16.5 WN RF 300級 ステンレス鋼 溶接首 顔面のフレンズ |
| サイズ範囲 | 1/2 〜 24 |
| 圧力クラス | クラス300 |
| 基準 | ASTM A182 F304 |
| 顔型 | WNRF 溶接 首 顔 上げ |
| 仕様 | ANSI B165 |
ASTM A182 F304
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 化学成分 (%)
| グレード | C,最大 | Mn,最大 | P,最大 | S,最大 | そう,最大 | ニ | C.C. | N |
| F304 について | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0~110 | 18.0~20.0 | 0.10 |
ASTM A182 F304 メカニカルプロパティ
| グレード |
張力強度,分 (MPa) |
収力強度,分 (MPa) |
2インチで長さ,分 (%) |
面積の減少,分 (%) |
硬さ (HBW) |
| F304 について | 515 | 205 | 30 | 50 | _ |
顔型: 顔が上がっている (RF)
リゼイド・フェイス・フレンジは,加工工場の用途で最も一般的なタイプであり,簡単に識別できます.バルティングサークル顔の上にガセットの表面が上昇しているため,それは上昇した顔として言及されていますこの面型は,平面リングシートタイプや螺旋回転型やダブルジャケット型などの金属複合材料を含む,幅広いガスケットデザインの組み合わせを使用することができます.
RFフレンジの目的は,より小さなガスケット領域により多くの圧力を集中させ,それによって関節の圧力を抑える能力を増加させることである.直径と高さはASME B16である.5 定義圧力のクラスと直径によって,フランジの圧力が上昇した面の高さを決定します.
ANSI B16.5 フレンズの寸法 - クラス300 (mm)
| 定額サイズ | ディアの外だ | 厚さ | ハブを通る長さ | ハブ | 顔が上がった | 穴の角半径 | ソケットの深さ | カウンター・ボー | 糸の長さ | ボルトホール | |||||
| WN |
SO SW TR |
LJ | LJ | SW | TR | ボルト・サークル・ダイア | 違う | ダイア | |||||||
| A について | B について | オー | t | Y1 | Y2 | Y3 | X について | R | r1 | D | B4 | Q について | C について | H | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1 - 1 / 4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| 定額サイズ | リング関節フレンズの寸法 | 体重 (kg) | |||||||||||
| 溝番号 | デイア. 上げられた部分 | ピッチ・ディア | 深さ | 幅 | 下の半径 |
WN シェ 40 |
SO | BL |
SW シェ 40 |
LJ | TR | ||
| A について | B について | K | P | E について | F について | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1 - 1 / 4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
