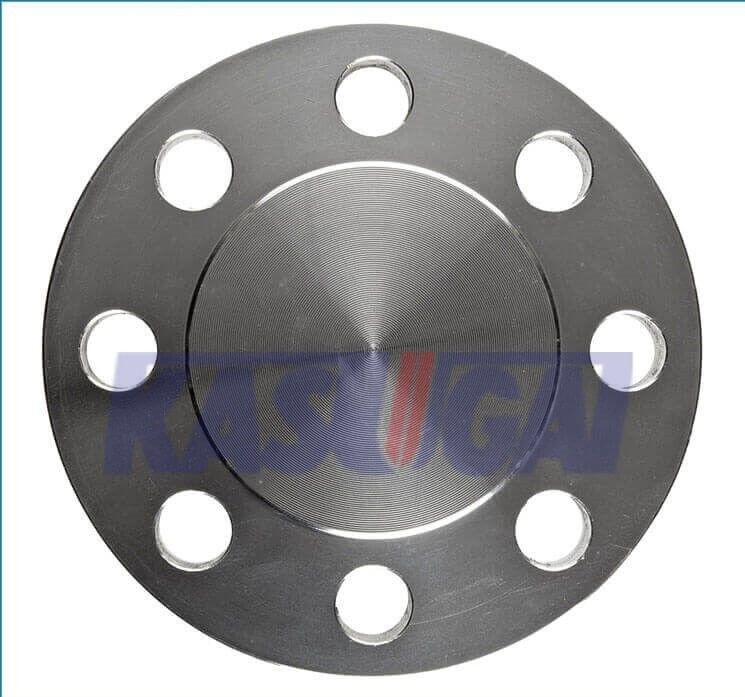

ブラインドフラング BL ASTM A182 ASME/ANSI B16.5
ブラインドフレンズ
ASTM A182仕様に従って製造されたブラインドフレンズBLは,様々な産業用パイプシステムで使用される特定のタイプのフレンズである.
ブラインドフラング (blind flange, BL) は,中央に穴がない固体ディスクである.パイプシステムまたは圧力容器の開口の端を閉めるために使用される.BL 指定は,それがブラインドフレンズであることを示しています.
ASTM A182は,高温サービス用の鍛造またはローリングされた合金およびステンレス鋼管フレンズ,鍛造フィッティングおよびバルブに関する標準仕様である.ASTM A182素材から作られたブラインドフラング BLは,高圧と高温に耐えるように設計されています..
ブラインドフラングBLは,開口のない固体ディスクで,パイプラインの端を閉める.
ASME B16.5 に準拠して製造されたブラインドフレンズは,クラス150からクラス2500まで提供することができる.これは基本的にハブまたは穴が開いたセンターを持たない円盤である.螺栓の穴は,固体ディスクの周縁の辺に沿って対称的に並べた穴を掘り一般に,ブラインドフレンズは,上向き (RF),リング・ジョイント・フェイス (RJ),またはフラット・フェイス (FF) を備える.ブラインドフレンジは,プラグまたはキャップの機能に類似し,パイピングの端を白くするために使用されます鋳物,鍛造物,特定のプレート,またはフラットバーから製造されることがあります.
製品情報
| 製品名 | ブラインド・ステンレス・スチール・フレンズ |
| サイズ範囲 | 1/2 〜 24 |
| 圧力クラス | 150300,400,600,900,1500,2500, |
| 基準 | ASTM A182 |
| 顔型 | 顔が上がった (RF),輪が合わさった (RJ),平らな顔 (FF) |
| サイズ | ANSI B165オーダーメイド図面 |
| 厚さ | Sch5S から Sch160, XXS |
| 原産地 | 中国 |
| 申請 | 高圧アプリケーションで,パイプシステムの末端や圧力容器の開口を密封するために使用されます. |
| テスト | 直読スペクトログラフ,水静止試験装置,X線検出器,超音波欠陥検出器,磁気粒子検出器 |
| 試験証明書 | 原材料証明書,100%放射線検査報告,第三者検査報告 |
利点とデメリット: 応用
ブラインドフレンズは,ボルト付きであるため,溶接されたキャップとは異なり,容器やパイプの内部に簡単にアクセスできます.内部圧力とボルトの負荷の観点から,ブラインドフレンズは,特に大きなサイズで標準的なフレンズタイプの中で最も高ストレスのものです.ブラインドフレンズの最大ストレスはフレンズの中心部にある屈曲ストレス (ストレスを耐えられるほど頑丈である) であるため他のタイプのフレンズよりも安全にストレスを加えることができます.
