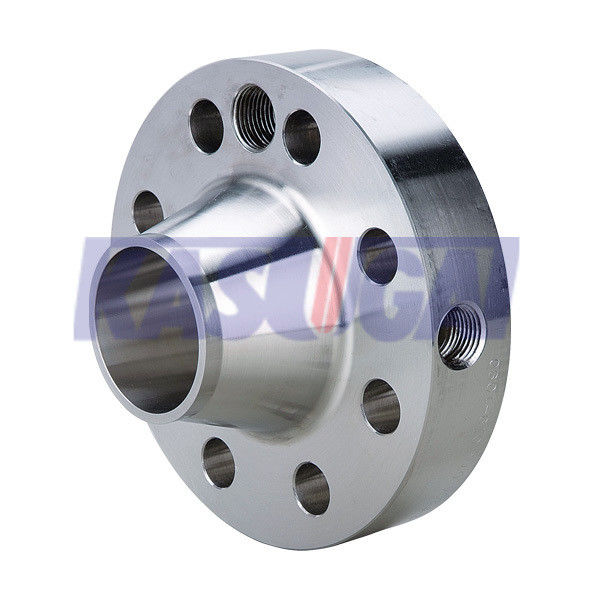

サイズ オリフィス ウェールド ネック RF フレンズ ASME B16.36 300級

尺寸 オリフィス ウェールド ネック RF フレンズ ASME B16.36 300級

寸法 オリフィス ウェールド ネック RF フレンズ 情報

フランジのサイズは,フランジの名目パイプサイズ (NPS) を表します.オリフィス溶接首RFフランジは,さまざまなサイズで提供されています.1/2 "NPSから始まり,アプリケーションの特定の要件に応じてより大きなサイズまで.

フレンジの厚さは,圧力値とフレンジのサイズによって異なります.厚さは,通常,適用基準で指定された圧力温度値に従って指定されます..

• 寸法はミリメートルで,ボルトとボルトの穴を除いて.
• クラス300のRefused Face (RF) の高さは2mmである.
• 他の寸法はすべてASME B16に準拠する.5.
• NPS 3 以上のリングジョイントのフレンジには角計のタップが必要です.

• 必要に応じて他のNPTサイズも提供できます.
• 振動面フレンズのボルト長には,開口と密封板の厚さも含まれます.
  NPS 1 から NPS 12 の 6 mm (0.25 インチ) のボルト長
  NPS 1 から NPS 3 の 15 mm (0.62 インチ) の許容量
• 穴 (B) は,購入者によって指定される.
• ストッドボルトの長さは,チャンファー (点) の高さを含まない.

許容性
すべての尺度の許容量は,下記を除き,ASME B16.5に示されているとおりである.

圧力タップの位置
フレンズ面からの圧力の穴の中心位置の許容量は,

• NPS 4 未満のフレンズの場合は ±0.5 mm (±0.02 インチ)
• NPS 4以上のフレンズの場合は ±0.8 mm (±0.03 インチ)

掘り込み直径

• 孔径の許容量 (溶接首フレンズのみ) は,名値の ±0.5%である.
