JIS G3443-2 ステンレス鋼管のフラングス
製品情報:
ステンレス鋼管のフレンジは,通常,304/304L,316/316L,317/317L,321/321Hなどのオーステニティックステンレス鋼級から作られています.この不?? 鋼 の 品種 は 腐食 に 優れた 耐性 を 備える耐久性や強さ
ステンレス鋼管フレンジは,パイプ,バルブ,ポンプ,およびその他の機器を接続するためにパイプシステムで使用される部品です.彼らは簡単に組み立て,解体するための手段を提供します.システムの維持.
スリップオンフレンズ:スリップオンフレンズは,パイプの上を滑り,その後に溶接されます.溶接首フレンズと比較して,並べ替えおよび設置が簡単です.

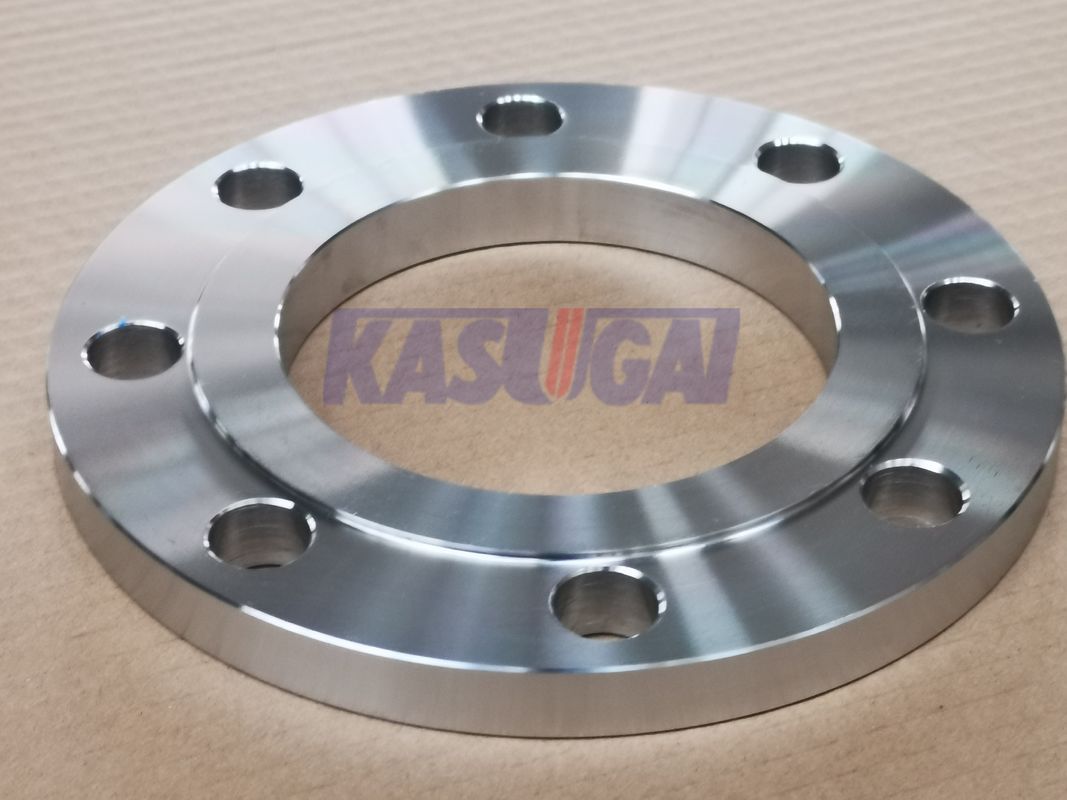

| 製品名 | SUS304 F12 SOPFF 80A JIS ステンレス鋼 スリップ・オン・プレート フルフェイス・フレンズ |
| サイズ範囲 | DN80 |
| 圧力クラス | F12 |
| 基準 | SUS304 |
| 顔型 | FF フルフェイス |
| 仕様 | JIS G3443-2 |
SUS304 ステンレス鋼の化学成分
| スタンダード | グレード | C≤ | Si≤ | Mn≤ | P≤ | S≤ | C.C. | ニ |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18から20 | 8から10まで5 |
SUS304 ステンレス鋼の機械特性
| スタンダード | グレード |
ありがとうございました. (mm) |
生産力 (N/mm)2) |
張力強度 (N/mm)2) |
伸縮 (%) |
硬さ (HB) |
硬さ (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
顔型-FF 全顔
FF-Full Faceは,JIS標準では構造的にASTM標準ではFlat Faceに等しい.Flat Faceフレンズは,ボルトリングサークルフェイスと同じ平面にあるガスケット表面を有する.平面フレンズを使用するアプリケーションは,しばしば,交配フレンズまたはフレンズ付きフィッティングが鋳造から作られているものです.
JIS G3443-2 F12 フレンズの寸法 (mm)
| DN | パイプボディ | フレンズの各部分の寸法 | ボルト | ガスケットの溝 |
基準用フレンズの質量 (kg) |
||||||||||||||||
| A について | D2 | t | D | D3 | D4 | D5 | T | h | L について | K | M について | X について | r | d1 | サイズ | 違う | G1 | e | S | RFタイプ | GF型 |
| 80 | 89.1 | 4.2 | 80.7 | 125 | 168 | 211 | 8 | 3.8 | 40 | 18 | 2 | 22 | 5 | 19 | M16 | 4 | 90 | 10 | 5 | 4.01 | 3.89 |
| 100 | 114.3 | 4.5 | 105.3 | 152 | 195 | 238 | 9 | 4.5 | 45 | 18 | 2 | 27 | 5 | 19 | M16 | 4 | 115 | 10 | 5 | 5.01 | 4.86 |
| 125 | 139.8 | 4.5 | 130.8 | 177 | 220 | 263 | 9 | 4.5 | 45 | 20 | 2 | 25 | 5 | 19 | M16 | 6 | 145 | 10 | 5 | 6.30 | 6.11 |
| 150 | 165.2 | 5.0 | 155.2 | 204 | 247 | 290 | 10 | 5.0 | 50 | 22 | 2 | 28 | 5 | 19 | M16 | 6 | 170 | 10 | 5 | 8.21 | 7.99 |
| 200 | 216.3 | 5.8 | 204.7 | 256 | 299 | 342 | 11 | 5.2 | 55 | 22 | 2 | 33 | 5 | 19 | M16 | 8 | 220 | 10 | 5 | 10.7 | 10.4 |
| 250 | 267.4 | 6.6 | 254.2 | 308 | 360 | 410 | 13 | 6.4 | 60 | 24 | 2 | 36 | 5 | 23 | M20 | 8 | 275 | 10 | 5 | 16.2 | 15.8 |
| 300 | 318.5 | 6.9 | 304.7 | 362 | 414 | 464 | 15 | 8.1 | 70 | 24 | 3 | 46 | 5 | 23 | M20 | 10 | 325 | 10 | 5 | 19.9 | 19.5 |
| 350 | 355.6 | 6.0 | 343.6 | 414 | 472 | 530 | 17 | 11.0 | 85 | 26 | 3 | 59 | 5 | 25 | M22 | 10 | 375 | 10 | 5 | 29.3 | 28.8 |
| 400 | 406.4 | 6.0 | 394.4 | 466 | 524 | 582 | 19 | 13.0 | 95 | 26 | 3 | 69 | 5 | 25 | M22 | 12 | 425 | 10 | 5 | 34.9 | 34.3 |
| 450 | 457.2 | 6.0 | 445.2 | 518 | 585 | 652 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 475 | 10 | 5 | 46.9 | 46.3 |
| 500 | 508.0 | 6.0 | 496.0 | 572 | 639 | 706 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 530 | 10 | 5 | 52.4 | 51.7 |
| 600 | 609.6 | 6.0 | 597.6 | 676 | 743 | 810 | 22 | 16.0 | 110 | 30 | 3 | 80 | 6 | 27 | M24 | 16 | 630 | 10 | 5 | 66.9 | 66.1 |
| 700 | 711.2 |
7.0 6.0 |
697.2 699.2 |
780 | 854 | 928 | 24 |
17.0 18.0 |
130 | 32 | 3 | 98 | 7 | 33 | M30 | 16 | 730 | 10 | 5 |
93.3 92.0 |
92.4 91.1 |
| 800 | 812.8 |
8.0 7.0 |
796.8 798.8 |
886 | 960 | 1034 | 25 |
17.0 18.0 |
130 | 34 | 3 | 96 | 7 | 33 | M30 | 20 | 833 | 10 | 5 |
114 112 |
113 111 |
| 900 | 914.4 |
9.0 8.0 |
898.4 900.4 |
990 | 1073 | 1156 | 27 |
19.0 20.0 |
150 | 36 | 3 | 114 | 7 | 33 | M30 | 20 | 935 | 10 | 5 |
152 150 |
151 149 |
| 1000 | 1016.0 |
10.0 8.0 |
998.0 1000.0 |
1096 | 1179 | 1262 | 28 |
19.0 20.0 |
150 | 38 | 3 | 112 | 8 | 33 | M30 | 24 | 1032 | 16 | 8 |
179 177 |
176 174 |
| 1100 | 1117.6 |
11.0 9.0 |
1097.6 1101.6 |
1200 | 1283 | 1366 | 31 |
22.0 23.0 |
170 | 41 | 3 | 129 | 8 | 33 | M30 | 24 | 1134 | 16 | 8 |
227 221 |
223 218 |
| 1200 | 1219.2 |
12.0 10.0 |
1197.2 1201.2 |
1304 | 1387 | 1470 | 32 |
21.0 23.0 |
170 | 43 | 3 | 127 | 9 | 33 | M30 | 28 | 1236 | 16 | 8 |
260 254 |
256 250 |
| 1350 | 1371.6 |
14.0 11.0 |
1347.6 1351.6 |
1462 | 1552 | 1642 | 34 |
22.0 24.0 |
180 | 45 | 3 | 135 | 9 | 39 | M36 | 28 | 1390 | 16 | 8 |
329 321 |
324 317 |
| 1500 | 1524.0 |
15.0 12.0 |
1496.0 1502.0 |
1620 | 1710 | 1800 | 36 |
22.0 25.0 |
190 | 48 | 3 | 142 | 10 | 39 | M36 | 32 | 1544 | 16 | 8 |
406 393 |
401 388 |
| 1600 | 1625.6 |
15.0 12.0 |
1595.6 1601.6 |
1760 | 1820 | 1915 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 36 | 1656 | 24 | 12 |
513 498 |
501 486 |
| 1650 | 1676.4 |
16.0 13.0 |
1646.4 1652.4 |
1810 | 1870 | 1965 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 40 | 1708 | 24 | 12 |
526 510 |
514 498 |
| 1800 | 1828.8 |
18.0 15.0 |
1796.8 1802.8 |
1960 | 2020 | 2115 | 41 |
25.0 28.0 |
210 | 55 | 3 | 155 | 11 | 39 | M36 | 44 | 1856 | 24 | 12 |
589 576 |
576 562 |
| 2000 | 2032.0 |
19.0 16.0 |
1996.0 2002.0 |
2170 | 2230 | 2325 | 43 |
25.0 28.0 |
220 | 58 | 4 | 162 | 11 | 46 | M42 | 48 | 2061 | 24 | 12 |
706 686 |
691 671 |
| 2100 | 2133.6 |
20.0 16.0 |
2095.6 2101.6 |
2270 | 2335 | 2430 | 44 |
25.0 28.0 |
220 | 59 | 4 | 161 | 12 | 46 | M42 | 48 | 2161 | 24 | 12 |
765 744 |
750 728 |
| 2200 | 2235.2 |
21.0 17.0 |
2195.2 2203.2 |
2370 | 2440 | 2550 | 46 |
26.0 30.0 |
240 | 61 | 4 | 179 | 12 | 46 | M42 | 52 | 2261 | 24 | 12 |
899 867 |
883 851 |
| 2300 | 2336.8 |
22.0 18.0 |
2294.8 2302.8 |
2470 | 2545 | 2640 | 46 |
25.0 29.0 |
240 | 62 | 4 | 178 | 12 | 46 | M42 | 52 | 2361 | 24 | 12 |
934 901 |
917 884 |
| 2400 | 2438.4 |
23.0 18.0 |
2394.0 2504.0 |
2570 | 2650 | 2760 | 48 |
26.0 30.0 |
240 | 64 | 4 | 176 | 13 | 46 | M42 | 56 | 2461 | 24 | 12 |
1050 1010 |
1030 993 |
| 2500 | 2540.0 |
24.0 19.0 |
2494.0 2504.0 |
2680 | 2755 | 2855 | 51 |
28.0 33.0 |
260 | 68 | 4 | 192 | 13 | 52 | M48 | 56 | 2562 | 28 | 14 |
1170 1120 |
1140 1090 |
| 2600 | 2641.6 |
25.0 20.0 |
2593.6 2603.6 |
2780 | 2850 | 2960 | 51 |
27.0 32.0 |
260 | 68 | 5 | 192 | 13 | 52 | M48 | 56 | 2662 | 28 | 14 |
1230 1180 |
1210 1160 |
| 2700 | 2743.2 |
26.0 21.0 |
2693.2 2703.2 |
2880 | 2970 | 3080 | 53 |
28.0 33.0 |
270 | 71 | 5 | 199 | 14 | 52 | M48 | 60 | 2762 | 28 | 14 |
1400 1350 |
1370 1320 |
| 2800 | 2844.8 |
29.0 22.0 |
2794.8 2804.8 |
3000 | 3070 | 3180 | 54 |
28.0 33.0 |
270 | 72 | 5 | 198 | 14 | 52 | M48 | 60 | 2872 | 28 | 14 |
1470 1410 |
1440 1380 |
| 3000 | 3048.0 |
29.0 22.0 |
2994.0 3004.0 |
3210 | 3290 | 3405 | 58 |
29.0 36.0 |
290 | 76 | 5 | 214 | 15 | 52 | M48 | 64 | 3072 | 28 | 15 |
1800 1740 |
1770 1710 |
|
|||||||||||||||||||||
