| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| 証明 | ISO, PED, AD2000 |
| モデル番号 | JIS SUS304 PL-LJ スプリット 10K 80A |
| 文書 | 製品説明書 PDF |

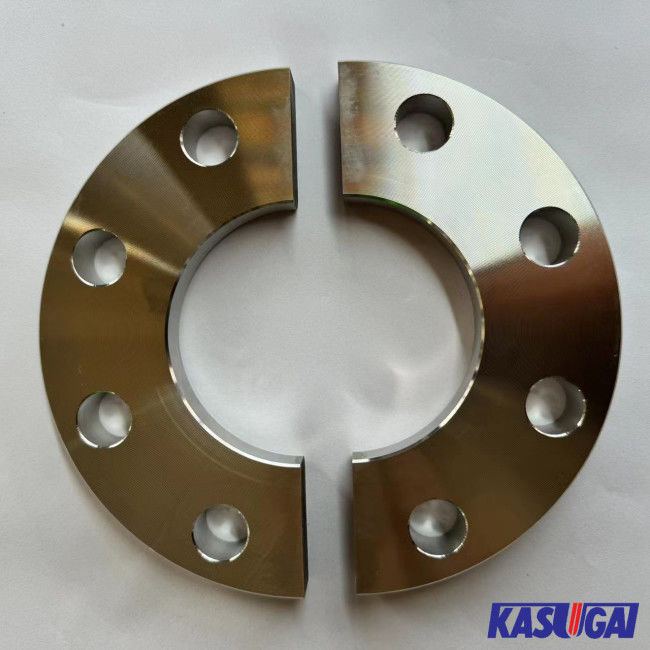

JIS SUS304 PL-LJ 10K 80A ステンレス・スティール・プレート・ラップ・ジョイント・スプリット・フレンズ
スプリットフレンズは,ナッツとボルトを使用して安全にロックできる2つの部品で構成されています.スプリットフレンズは,パイプシステムの弱体化された領域を強化するために使用されます.スプリットフレンズの製造者は,フレンズの外面上の上昇した投影を削除することによって,これらのフレンズを平面のフレンズとして使用することを推奨.
製品情報
| 製品名 | JIS SUS304 PL-LJ 10K 80A ステンレス・スティール・プレート・ラップ・ジョイント・スプリット・フレンズ |
| サイズ | DN80,OD185mm,ID91.6mm,厚さ18mm |
| 圧力クラス | 10K |
| 基準 | JIS B2220,JIS B2203 |
| 顔型 | 腰関節 (LJ) |
| 材料 | SUS304 |
| 原産地 | 中国 |
材料:ステンレススチール SUS304
SUS304は日本のJIS標準であり,最も一般的に使用されているステンレス鋼で,18%のCrと8%のNiを含んでいます.高温と低温環境で良い強度と熱耐性を維持することができます耐腐食性,溶接性,冷凍加工性,温かい空気中の機械性能も良好です.
SUS304 ステンレス鋼の化学成分
| スタンダード | グレード | C≤ | Si≤ | Mn≤ | P≤ | S≤ | C.C. | ニ |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18から20 | 8から10まで5 |
SUS304 ステンレス鋼の機械特性
| スタンダード | グレード |
ありがとうございました. (mm) |
生産力 (N/mm)2) |
張力強度 (N/mm)2) |
伸縮 (%) |
硬さ (HB) |
硬さ (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
JIS 10K スプリットフレンズの寸法 (mm)
| 名目パイプサイズ | パイプ | ディアの内側だ | ディアの外だ | 厚さ | ボルトホール | |||
| インチ | ほら | A について | D | t | C について | 違う 違う | h | |
| 3/4 | 20 | 27.2 | 28.9 | 100 | 14 | 75 | 4 | 15 |
| 1 | 25 | 34.0 | 35.6 | 125 | 14 | 90 | 4 | 19 |
| 1 - 1 / 4 | 32 | 42.7 | 44.3 | 135 | 16 | 100 | 4 | 19 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 40 | 48.6 | 50.4 | 140 | 16 | 105 | 4 | 19 |
| 2 | 50 | 60.5 | 62.7 | 155 | 16 | 120 | 4 | 19 |
| 2 2/2 | 65 | 76.3 | 78.7 | 175 | 18 | 140 | 4 | 19 |
| 3 | 80 | 89.1 | 91.6 | 185 | 18 | 150 | 8 | 19 |
| 4 | 100 | 114.3 | 116.9 | 210 | 18 | 175 | 8 | 19 |
| 5 | 125 | 139.8 | 143.0 | 250 | 20 | 210 | 8 | 23 |
| 6 | 150 | 165.2 | 168.4 | 280 | 22 | 240 | 8 | 23 |
| 8 | 200 | 216.3 | 219.5 | 330 | 22 | 290 | 12 | 23 |
| 10 | 250 | 267.4 | 271.7 | 400 | 24 | 355 | 12 | 25 |
| 12 | 300 | 318.5 | 322.8 | 445 | 24 | 400 | 16 | 25 |
注記:
