| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| 証明 | ISO PED AD2000 |
| モデル番号 | SUS 304 VG FF 65A |
| 文書 | 製品説明書 PDF |

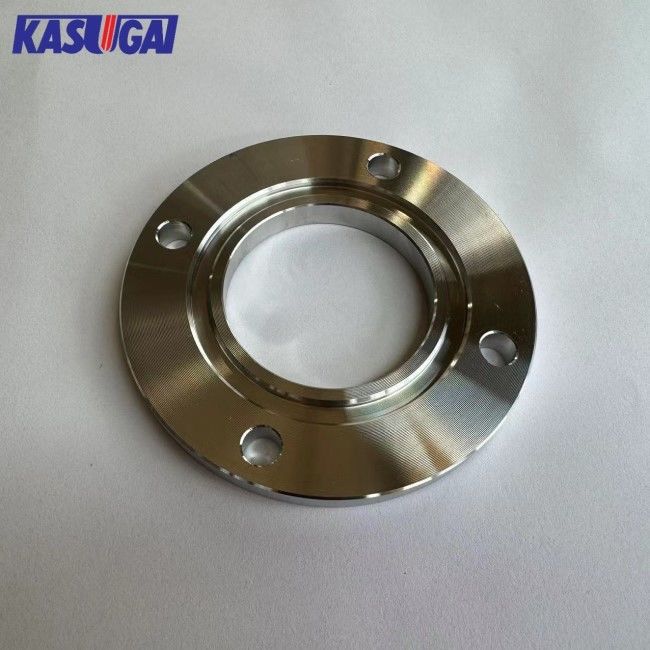

JIS SUS304 VG-FF 65A ステンレス鋼の真空 (VG) フルフェイス (FF) フレンズ
JIS VG/VF フレンジは,主に真空配送管と室で使用されます.文字Vは真空,Fはフラット,Gはガスケットを意味します.
製品情報
| 製品名 | JIS SUS304 VG-FF 65A フレンズ |
| サイズ範囲 | OD145mm 厚さ10mm |
| 圧力クラス | 10K |
| 基準 | JIS B2290 (ISO 1906) |
| 顔型 | 全顔 (FF) |
| 材料 | SUS304 |
| 原産地 | 中国 |
JIS VG フレンズ寸法 (mm)
|
パイプ名目 サイズ |
フレンズ | D | 過剰摂取 | 厚さ | ボルトホール | ボルトモデル | ガスケット | ||||
| T | C について | 違う | H | G1 | G2 | S | |||||
| 10A | VG-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 | 34 | 24 | 3 |
| 20A | VG-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 | 44 | 34 | 3 |
| 25A | VG-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 | 50 | 40 | 3 |
| 40A | VG-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 | 65 | 55 | 3 |
| 50A | VG-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 | 80 | 70 | 3 |
| 65A | VG-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 | 95 | 85 | 3 |
| 80A | VG-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 | 110 | 100 | 3 |
| 100A | VG-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 | 130 | 120 | 3 |
| 125A | VG-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 | 160 | 150 | 3 |
| 150A | VG-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 | 185 | 175 | 3 |
| 200A | VG-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 | 241 | 225 | 4.5 |
| 250A | VG-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 | 291 | 275 | 4.5 |
| 300A | VG-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 | 341 | 325 | 4.5 |
| 350A | VG-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 | 396 | 380 | 4.5 |
| 400A | VG-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 | 446 | 430 | 4.5 |
| 450A | VG-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 | 504 | 480 | 7 |
| 500A | VG-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 | 554 | 530 | 7 |
材料:ステンレススチール SUS304
SUS304は日本のJIS標準であり,最も一般的に使用されているステンレス鋼で,18%のCrと8%のNiを含んでいます.高温と低温環境で良い強度と熱耐性を維持することができます耐腐食性,溶接性,冷凍加工性,温かい空気中の機械性能も良好です.
SUS304 ステンレス鋼の化学成分
| スタンダード | グレード | C≤ | Si≤ | Mn≤ | P≤ | S≤ | C.C. | ニ |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18から20 | 8から10まで5 |
SUS304 ステンレス鋼の機械特性
| スタンダード | グレード |
ありがとうございました. (mm) |
生産力 (N/mm)2) |
張力強度 (N/mm)2) |
伸縮 (%) |
硬さ (HB) |
硬さ (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
顔型-FF 全顔
フルフェイス・フレンズは,ボルトリング・サークル・フェイスと同じ平面にあるガスケット・表面を有する.平面フレンズを使用するアプリケーションは,しばしばペアリングフレンズまたはフレンズフィッティングが鋳造から作られているものです.
フルフェイスFF
密封面の分類とJIS B2220の指定に従って
