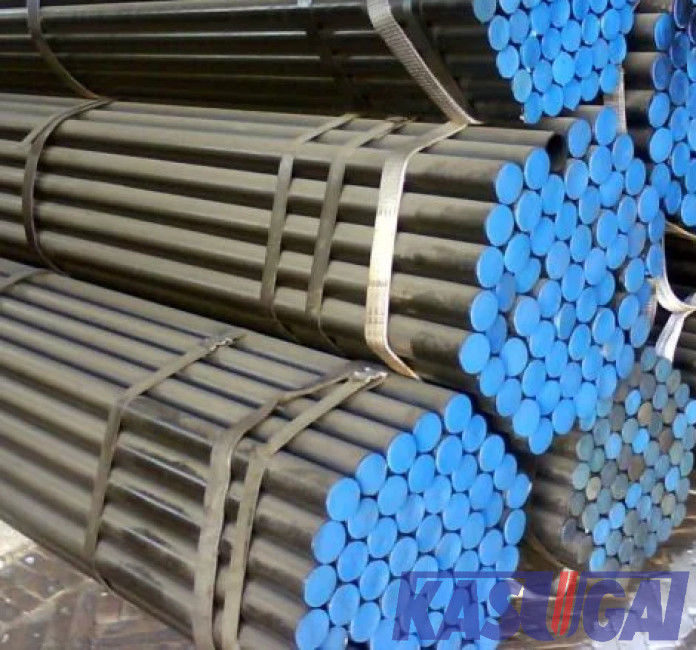

ASME B36.10Mの合金鋼の管継ぎ目が無いSch20Sの壁厚さの管

起源の場所	中国
ブランド名	Kasugai
証明	ISO PED AD2000
モデル番号	ASTM A335 P9 ASME B36.10M/B36.19M SMLS
文書	製品説明書 PDF

製品詳細

製品名:

ASTM A335 P9 ASME B36.10M/B36.19M 合金鋼シームレス管

サイズの範囲:

1/8インチから48インチ

壁厚さ:

Sch5S、Sch10S、Sch10、Sch20S、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS、Sch80、Sch100、Sch120、Sch140、Sch160、X

長さ:

SRL、切口長DRL （≤6m）

終わりプロセス:

明白な端、斜めの端、通された端

次元:

ASME/ANSI B36.10M ASME/ANSI 36.19M

ハイライト:

Sch20Sの合金鋼の管

ASME B36.10Mの管Sch20S

ASMEの合金鋼の管

支払及び船積みの言葉

最小注文数量

交渉可能

価格

交渉可能

パッケージの詳細

耐航性のあるPackng

受渡し時間

30 - 60仕事日

支払条件

L/C、T/T

供給の能力

1ヶ月あたりの500トン

製品の説明

高圧及び温度サービスのためのASTM A335 P9 ASME B36.10M/B36.19Mの合金鋼の継ぎ目が無い管

製品に関する情報:

製品名	高圧及び温度サービスのためのASTM A335 P9 ASME B36.10M/B36.19Mの合金鋼の継ぎ目が無い管
標準	ASTM A335/A335M、ASME SA335
サイズの範囲	48 ″への1/8の″
壁厚さ	Sch5S、Sch10S、Sch10、Sch20S、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS、Sch80、Sch100、Sch120、Sch140、Sch160、XXS
長さ	SRL、顧客の要求としてDRL、または
終わりプロセス	明白な端、斜めの端、通された端

ASTM A335 P1、P2、P5、P9、P11、P12、P22のP91合金鋼の化学成分（%）

等級	C	Mn	P	S	Si	Cr	Mo	V	N	他
P9	最高0.15	0.30-0.60	≤0.025	≤0.025	0.25-1.0	8.0-10.0	0.90-1.10

ASTM A335 P1、P2、P5のP9合金鋼の機械特性

等級

引張強さ

（MPa）

降伏強さ

（MPa）

延長

（%）

≥415

≥205

≥30

ASME/ANSI B36.10Mのの次元溶接され、継ぎ目が無い細工した鋼管

	D	Sch5s	Sch10s	Sch10	Sch20	Sch30	Sch40s	STD	Sch40	Sch60	Sch80s	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
1/8	10.3	---	1.24	---	---	---	1.73	1.73	1.73	---	2.41	2.41	2.41	---	---	---	---	---
1/4	13.7	---	1.65	---	---	---	2.24	2.24	2.24	---	3.02	3.02	3.02	---	---	---	---	---
3/8	17.1	---	1.65	---	---	---	2.31	2.31	2.31	---	3.2	3.2	3.2	---	---	---	---	---
1/2	21.3	1.65	2.11	---	---	---	2.77	2.77	2.77	---	3.73	3.73	3.73	---	---	---	4.78	7.47
3/4	26.7	1.65	2.11	---	---	---	2.87	2.87	2.87	---	3.91	3.91	3.91	---	---	---	5.56	7.82
1	33.4	1.65	2.77	---	---	---	3.38	3.38	3.38	---	4.55	4.55	4.55	---	---	---	6.35	9.09
1つの¼	42.2	1.65	2.77	---	---	---	3.56	3.56	3.56	---	4.85	4.85	4.85	---	---	---	6.35	9.7
1つの½	48.3	1.65	2.77	---	---	---	3.68	3.68	3.68	---	5.08	5.08	5.08	---	---	---	7.14	10.15
2	60.3	1.65	2.77	---	---	---	3.91	3.91	3.91	---	5.54	5.54	5.54	---	---	---	8.74	11.07
2 ½	73	2.11	3.05	---	---	---	5.16	5.16	5.16	---	7.01	7.01	7.01	---	---	---	9.53	14.02
3	88.9	2.11	3.05	---	---	---	5.49	5.49	5.49	---	7.62	7.62	7.62	---	---	---	11.13	15.24
3 ½	101.6	2.11	3.05	---	---	---	5.74	5.74	5.74	---	8.08	8.08	8.08	---	---	---	---	---
4	114.3	2.11	3.05	---	---	---	6.02	6.02	6.02	---	8.56	8.56	8.56	---	11.13	---	13.49	17.12
5	141.3	2.77	3.4	---	---	---	6.55	6.55	6.55	---	9.53	9.53	9.53	---	12.7	---	15.88	19.05
6	168.3	2.77	3.4	---	---	---	7.11	7.11	7.11	---	10.97	10.97	10.97	---	14.27	---	18.26	21.95
8	219.1	2.77	3.76	---	6.35	7.04	8.18	8.18	8.18	10.31	12.7	12.7	12.7	15.09	18.26	20.62	23.01	22.23
10	273.1	3.4	4.19	---	6.35	7.8	9.27	9.27	9.27	12.7	12.7	12.7	15.09	18.26	25.4	28.58	25.4	25.4
12	323.9	3.96	4.57	---	6.35	8.38	9.53	9.53	10.31	14.27	12.7	12.7	17.48	21.44	25.4	28.58	33.32	25.4
14	355.6	3.96	4.78	6.35	7.92	9.53	---	9.53	11.13	15.09	---	12.7	19.05	23.83	27.79	31.75	35.71
16	406.4	4.19	4.78	6.35	7.92	9.53	---	9.53	12.7	16.66	---	12.7	21.44	26.19	30.96	36.53	40.49
18	457.2	4.19	4.78	6.35	7.92	11.13	---	9.53	14.27	19.05	---	12.7	23.83	29.36	34.93	39.67	45.24
20	508	4.78	5.54	6.35	9.53	12.7	---	9.53	15.09	20.62	---	12.7	26.19	32.54	38.1	44.45	50.01
22	558.8	4.78	5.54	6.35	9.53	12.7	---	9.53	---	22.23	---	12.7	28.58	34.93	41.28	47.63	53.98
26	660.4	---	---	7.92	12.7	---	---	9.53	---	---	---	12.7
28	711.2	---	---	7.92	12.7	15.88	---	9.53	---	---	---	12.7
30	762	6.35	7.92	7.92	12.7	15.88	---	9.53	---	---	---	12.7
32	812.8	---	---	7.92	12.7	15.88	17.48	9.53	17.48	---	---	12.7
34	863.6	---	---	7.92	12.7	15.88	17.48	9.53	17.48	---	---	12.7
36	914.4	---	---	7.92	12.7	15.88	19.05	9.53	19.05	---	---	12.7
38	965.2	---	---	---	---	---	---	9.53	---	---	---	12.7
40	1016	---	---	---	---	---	---	9.53	---	---	---	12.7
42	1066.8	---	---	---	---	---	---	9.53	---	---	---	12.7
44	1117.6	---	---	---	---	---	---	9.53	---	---	---	12.7
46	1168.4	---	---	---	---	---	---	9.53	---	---	---	12.7
48	1219.2	---	---	---	---	---	---	9.53	---	---	---	12.7

継ぎ目が無い管（mm）のサイズ、次元及び許容

NPS	*t/D	許容、体言からの%
1/8" ~2.5"	すべて	+20.0	-12.5
3" ~18"	≤5%	+22.5	-12.5
3" ~18"	>5%	+15.0	-12.5
≥20 「	>5%	+15.0	-12.5

*t:わずかな壁厚さ;D:外径命令される。

ASME/ANSI B36.19Mのの次元溶接され、継ぎ目が無い細工した鋼管

NPS 　（インチ）	Dia.の外。（mm）	わずかな壁厚さ（mm）
NPS 　（インチ）	Dia.の外。（mm）	Sch5S ^（1）	Sch10S ^（1）	Sch40S	Sch80S
1/8	10.3	---	1.24	1.73	2.41
1/4	13.7	---	1.65	2.24	3.02
3/8	17.1	---	1.65	2.31	3.20
1/2	21.3	1.65	2.11	2.77	3.73
3/4	26.7	1.65	2.11	2.87	3.91
1	33.4	1.65	2.77	3.38	4.55
1つの¼	42.2	1.65	2.77	3.56	4.85
1つの½	48.3	1.65	2.77	3.68	5.08
2	60.3	1.65	2.77	3.91	5.54
2 ½	73	2.11	3.05	5.16	7.01
3	88.9	2.11	3.05	5.49	7.62
3 ½	101.6	2.11	3.05	5.74	8.08
4	114.3	2.11	3.05	6.02	8.56
5	141.3	2.77	3.4	6.55	9.53
6	168.3	2.77	3.4	7.11	10.97
8	219.1	2.77	3.76	8.18	12.70
10	273.1	3.40	4.19	9.27	12.70(2)
12	323.9	3.96	4.57	9.53(2)	12.70(2)
14	355.6	3.96	4.78(2)	…	…
16	406.4	4.19	4.78(2)	…	…
18	457.2	4.19	4.78(2)	…	…
20	508	4.78	5.54(2)	…	…
22	558.8	4.78	5.54(2)	…	…
24	660.4	5.54	6.35	…	…
30	762	6.35	7.92	…	…

注:

（1）スケジュールの5Sおよび10S壁厚さはANSI/ASME B1.20.1に従って通ることを割り当てない

（2）これらの次元はANSI/ASME B36.1Mに合致しない
