製品詳細
起源の場所: 中国
ブランド名: Kasugai
モデル番号: DIN2633 PN40 AISI 304/L
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの500トン
製品名: |
DIN2633 PN16 AISI 304/Lのドイツ標準的なステンレス鋼のフランジ |
サイズの範囲: |
DN10へのDN400 |
圧力クラス: |
PN16 |
標準: |
AISI 304/L |
製品名: |
DIN2633 PN16 AISI 304/Lのドイツ標準的なステンレス鋼のフランジ |
サイズの範囲: |
DN10へのDN400 |
圧力クラス: |
PN16 |
標準: |
AISI 304/L |

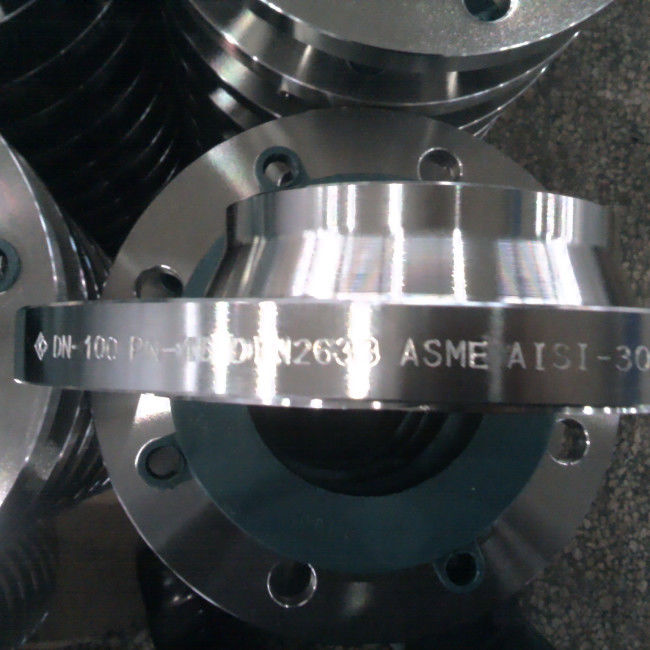

DIN2633 PN16 AISI 304/Lのドイツ標準的なステンレス鋼のフランジ
製品に関する情報:
| 製品名 | DIN2633 PN40 AISI 304/Lのドイツ標準的なステンレス鋼 |
| サイズの範囲 | DN10へのDN400 |
| 圧力クラス | PN16 |
| 標準 | AISI 304L |
| 表面タイプ | WN溶接首 |
| 指定 | DIN2633 |
標準及び材料:AISI 304L
SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。
AISI 304/Lの化学成分（%）
| 等級 | 最高C | Cr | 最高Mn | NI | 最高P | 最高S | 最高Si |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/Lの機械特性
| 機械特性 | 304 | 304L |
| 硬度、Knoop | 138 | 158 |
| 硬度、ロックウェルB | 70 | 82 |
| 硬度、Vickers | 129 | 159 |
| 最終的な引張強さ | 505 MPa | 564 MPa |
| 引張強さ、収穫 | 215 MPa | 210 MPa |
| 壊れ目の延長 | 70% | 58% |
| 弾性係数 | 193~200 GPa | 193~200 GPa |
| Charpyの影響 | 325 J | 216J |
DIN2633 PN16のフランジ次元（mm）
| DN | d1 | D | b | k | h1 | d3 | S | r | h2 | d4 | f | n | d2 | 重量（kg） |
| 10 | 14.0 | 90 | 14 | 60 | 35 | 25 | 1.8 | 4 | 6 | 40 | 2 | 4 | 14 | 0.58 |
| 15 | 20.0 | 95 | 14 | 65 | 35 | 30 | 2.0 | 4 | 6 | 48 | 2 | 4 | 14 | 0.65 |
| 20 | 25.0 | 105 | 16 | 75 | 38 | 38 | 2.3 | 4 | 6 | 58 | 2 | 4 | 14 | 0.95 |
| 25 | 30.0 | 115 | 16 | 85 | 38 | 42 | 2.6 | 4 | 6 | 68 | 2 | 4 | 14 | 1.19 |
| 32 | 38.0 | 140 | 16 | 100 | 40 | 52 | 2.6 | 6 | 6 | 78 | 2 | 4 | 18 | 1.67 |
| 40 | 44.5 | 150 | 16 | 110 | 42 | 60 | 2.6 | 6 | 7 | 88 | 3 | 4 | 18 | 1.85 |
| 50 | 57.0 | 165 | 18 | 125 | 45 | 72 | 2.9 | 6 | 8 | 102 | 3 | 4 | 18 | 2.81 |
| 100 | 108.0 | 220 | 20 | 180 | 52 | 125 | 3.6 | 8 | 12 | 158 | 3 | 8 | 18 | 4.54 |
| 125 | 133.0 | 250 | 22 | 210 | 55 | 150 | 4.0 | 8 | 12 | 188 | 3 | 8 | 18 | 6.28 |
| 150 | 159.0 | 285 | 22 | 240 | 55 | 175 | 4.5 | 10 | 12 | 212 | 3 | 8 | 22 | 7.75 |
| 250 | 267.0 | 405 | 26 | 355 | 70 | 285 | 6.3 | 12 | 16 | 320 | 3 | 12 | 26 | 16.26 |
| 350 | 368.0 | 520 | 30 | 470 | 82 | 390 | 8.0 | 12 | 16 | 438 | 4 | 16 | 26 | 28.95 |
| 400 | 419.0 | 580 | 32 | 525 | 85 | 445 | 8.0 | 12 | 16 | 490 | 4 | 16 | 30 | 36.30 |
