| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | DIN2635 PN40 AISI 304/L |
| 文書 | 製品説明書 PDF |

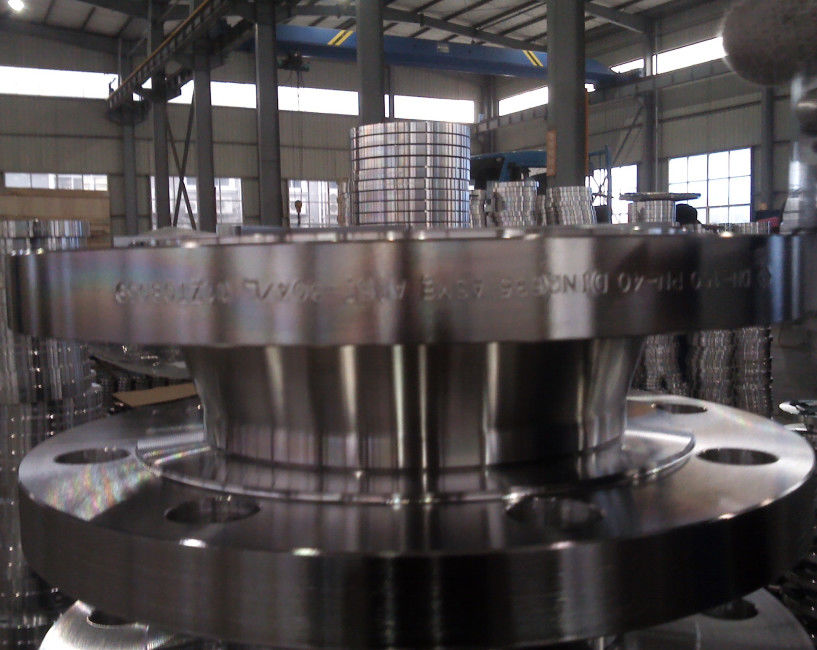

DIN2635 PN40 AISI 304/Lのドイツ標準的なステンレス鋼のフランジ
製品に関する情報:
| 製品名 | DIN2635 PN40 AISI 304/Lのドイツ標準的なステンレス鋼のフランジ |
| サイズの範囲 | DN10へのDN400 |
| 圧力クラス | PN40 |
| 標準 | AISI 304L |
| 表面タイプ | |
| 指定 | DIN2635 |
標準及び材料:AISI 304L
SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。
AISI 304/Lの化学成分（%）
| 等級 | 最高C | Cr | 最高Mn | NI | 最高P | 最高S | 最高Si |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/Lの機械特性
| 機械特性 | 304 | 304L |
| 硬度、Knoop | 138 | 158 |
| 硬度、ロックウェルB | 70 | 82 |
| 硬度、Vickers | 129 | 159 |
| 最終的な引張強さ | 505 MPa | 564 MPa |
| 引張強さ、収穫 | 215 MPa | 210 MPa |
| 壊れ目の延長 | 70% | 58% |
| 弾性係数 | 193~200 GPa | 193~200 GPa |
| Charpyの影響 | 325 J | 216J |
DIN2635フランジ次元（mm）
| DN | d1 | D | b | k | h1 | d3 | S | r | h2 | d4 | f | n | d2 | 重量（kg） |
| 10 | 14.0 | 90 | 16 | 60 | 35 | 25 | 1.8 | 4 | 6 | 40 | 2 | 4 | 14 | 0.67 |
| 15 | 20.0 | 95 | 16 | 65 | 38 | 30 | 2.0 | 4 | 6 | 45 | 2 | 4 | 14 | 0.75 |
| 20 | 25.0 | 105 | 18 | 75 | 40 | 38 | 2.3 | 4 | 6 | 58 | 2 | 4 | 14 | 1.07 |
| 25 | 30.0 | 115 | 18 | 85 | 40 | 42 | 2.6 | 4 | 6 | 68 | 2 | 4 | 14 | 1.29 |
| 32 | 38.0 | 140 | 18 | 100 | 42 | 52 | 2.6 | 6 | 6 | 78 | 2 | 4 | 18 | 1.88 |
| 40 | 44.5 | 150 | 18 | 110 | 45 | 60 | 2.6 | 6 | 7 | 88 | 3 | 4 | 18 | 2.10 |
| 50 | 57.0 | 165 | 20 | 125 | 48 | 72 | 2.9 | 6 | 8 | 102 | 3 | 4 | 18 | 2.81 |
| 100 | 108.0 | 235 | 24 | 190 | 65 | 128 | 3.6 | 8 | 12 | 162 | 3 | 8 | 22 | 6.42 |
| 125 | 133.0 | 270 | 26 | 220 | 68 | 155 | 4.0 | 8 | 12 | 188 | 3 | 8 | 26 | 8.83 |
| 150 | 159.0 | 300 | 28 | 250 | 75 | 182 | 4.5 | 10 | 12 | 218 | 3 | 8 | 26 | 11.67 |
| 250 | 267.0 | 450 | 38 | 385 | 105 | 298 | 7.1 | 12 | 18 | 345 | 3 | 12 | 33 | 33.75 |
| 350 | 368.0 | 580 | 46 | 510 | 125 | 408 | 8.8 | 12 | 20 | 465 | 4 | 16 | 36 | 63.96 |
| 400 | 419.0 | 660 | 50 | 585 | 135 | 462 | 11.0 | 12 | 20 | 535 | 4 | 16 | 39 | 91.99 |
