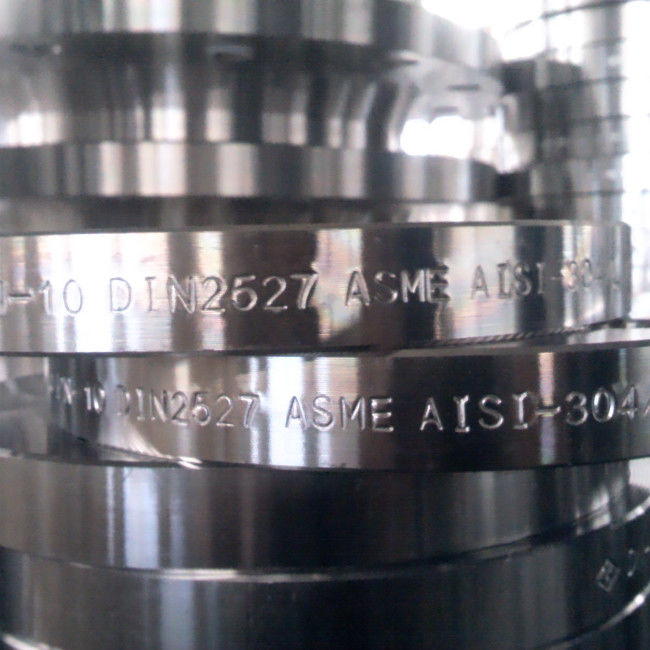

溶接首のステンレス鋼の管はDIN 2527 PN10 AISI 304/Lフランジを付けたようになる
  • 溶接首のステンレス鋼の管はDIN 2527 PN10 AISI 304/Lフランジを付けたようになる
  • 溶接首のステンレス鋼の管はDIN 2527 PN10 AISI 304/Lフランジを付けたようになる
溶接首のステンレス鋼の管はDIN 2527 PN10 AISI 304/Lフランジを付けたようになる

溶接首のステンレス鋼の管はDIN 2527 PN10 AISI 304/Lフランジを付けたようになる

起源の場所 中国
ブランド名 Kasugai
モデル番号 DIN2527 PN10 AISI 304/L
文書 製品説明書 PDF
製品詳細
製品名:
DIN2527 PN10 AISI 304/Lのドイツ標準的なステンレス鋼のフランジ
サイズの範囲:
DN10へのDN1000
圧力クラス:
pn10
標準:
AISI 304/L
表面タイプ:
WN溶接首
指定:
DIN 2527
ハイライト:

DIN 2527のステンレス鋼の管のフランジ

,

DIN 2527の溶接首のフランジ

,

PN10ステンレス鋼の管のフランジ

支払及び船積みの言葉
最小注文数量
交渉可能
価格
交渉可能
パッケージの詳細
耐航性のあるPackng
受渡し時間
30 - 60仕事日
支払条件
L / C、T/T
供給の能力
1ヶ月あたりの500トン
製品の説明

DIN2527 PN10 AISI 304/Lのドイツ標準的なステンレス鋼のフランジ



製品に関する情報:

製品名 DIN2527 PN10 AISI 304/Lのドイツ標準的なステンレス鋼のフランジ
サイズの範囲 DN1000へのDN 10
圧力クラス PN10
標準 AISI 304L
表面タイプ WN溶接首
指定 DIN2527



標準及び材料:AISI 304L

SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。



AISI 304/Lの化学成分（%）

等級 最高C Cr 最高Mn NI 最高P 最高S 最高Si
AISI 304 0.08 18~20 2 8~10.5 0.045 0.03 1
AISI 304L 0.03 18~20 2 8~12 0.045 0.03 1



AISI 304/Lの機械特性

機械特性 304 304L
硬度、Knoop 138 158
硬度、ロックウェルB 70 82
硬度、Vickers 129 159
最終的な引張強さ 505 MPa 564 MPa
引張強さ、収穫 215 MPa 210 MPa
壊れ目の延長 70% 58%
弾性係数 193~200 GPa 193~200 GPa
Charpyの影響 325 J 216J





DIN2527フランジ次元（mm）



溶接首のステンレス鋼の管はDIN 2527 PN10 AISI 304/Lフランジを付けたようになる 0



DN 穴のNO PN6 PN10
D b k d2 重量（kg） D b K d2 重量（kg）
10 4 75 12 50 11 0.38 90 14 60 14 0.63
15 4 80 12 55 11 0.44 95 14 65 14 0.71
20 4 90 14 65 11 0.66 105 16 75 14 1.01
25 4 100 14 75 11 0.82 115 16 85 14 1.23
32 4 120 14 90 14 1.18 140 16 100 18 1.81
40 4 130 14 100 14 1.39 150 16 110 18 2.09
50 4 140 14 110 14 1.62 165 18 125 18 2.88
65 4 160 14 130 14 2.14 185 18 145 18 3.65
80 4 190 16 150 18 3.43 200 20 160 18 4.61
100 4 210 16 170 18 4.22 220 20 180 18 5.65
125 8 240 18 200 18 6.10 250 22 210 18 8.13
150 8 265 18 225 18 7.51 285 22 240 22 10.49
175 8 295 20 255 18 10.41 315 24 270 22 14.11
200 8 320 20 280 18 12.31 340 24 295 22 16.53
250 12 375 22 335 18 18.55 395 26 350 22 24.08
300 12 440 22 395 22 25.47 445 26 400 22 30.81
350 12 490 22 445 22 31.78 505 26 460 22 39.64
400 16 540 22 495 22 38.50 565 26 515 26 49.44
500 20 645 24 600 22 60.13 670 28 620 26 75.16
600 20 755 28 705 26 96.07 780 30 725 30 109.20
700 24 860 30 810 26 133.80 895 32 840 30 153.77
800 24 975 32 920 30 183.29 1015 36 950 33 222.86
900 24 1075 36 1020 30 251.70 1115 40 1050 33 299.08
1000 28 1175 42 1120 30 350.98 1230 46 1160 36 418.78

DN 穴のNO PN16 PN25
D b k d2 重量（kg） D b K d2 重量（kg）
10 4 90 14 60 14 0.63 90 16 60 14 0.72
15 4 95 14 65 14 0.71 95 16 65 14 0.1
20 4 105 16 75 14 1.01 105 18 75 14 1.14
25 4 115 16 85 14 1.23 115 18 85 14 1.38
32 4 140 16 100 18 1.81 140 18 100 18 2.03
40 4 150 16 110 18 2.09 150 18 110 18 2.35
50 4 165 18 125 18 2.88 165 20 125 18 3.20
65 4 185 18 145 18 3.65 185 22 145 18 4.29
80 8 200 20 160 18 4.61 200 24 160 18 5.54
100 8 220 20 180 18 5.65 235 24 190 22 7.80
125 8 250 22 210 18 8.13 270 26 220 26 10.82
150 8 285 22 240 22 10.49 300 28 250 26 14.60
175 8 315 24 270 22 14.11 330 28 280 26 17.40
200 12 340 24 295 22 16.25 360 30 310 26 22.47
250 12 405 26 355 26 24.99 425 32 370 30 33.51
300 12 480 28 410 26 35.13 485 34 430 30 46.29
350 16 520 30 470 26 487.01 555 38 490 33 68.08
400 16 580 32 525 30 63.53 620 40 550 36 89.69
500 20 715 36 650 33 108.63 730 45 660 36 140.66
600 20 780 38 770 36 136.47 845 48 770 39 202.30
700 24 895 40 840 36 189.87 960 50 875 42 271.05
800 24 1015 44 950 39 269.57 1085 54 990 48 373.52
900 28 1115 48 1050 39 355.31 1185 58 1090 48 479.07
1000 28 1230 52 1170 42 469.20 1320 62 1210 56 632.47
