| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A182 F316/L ANSI B16.5 WN RF CL300 |
| 文書 | 製品説明書 PDF |

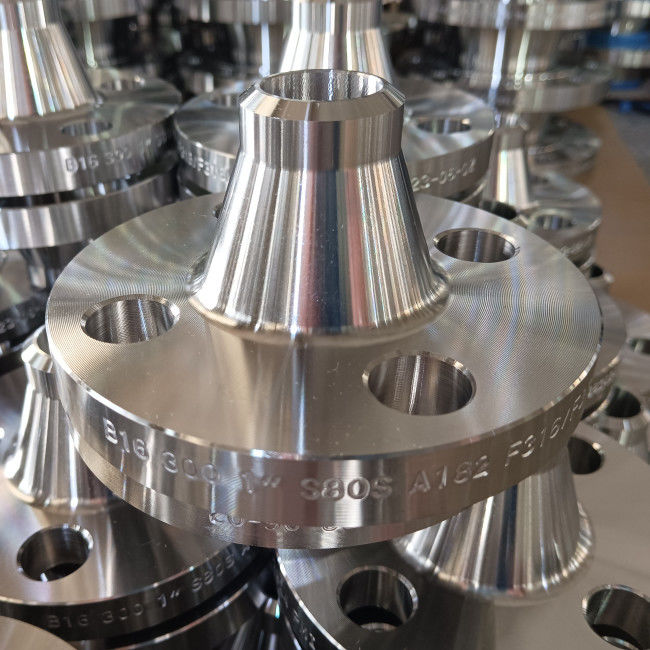

ASTM A182 F316/L ANSI B16.5 WN RFのクラス300のステンレス鋼の溶接首によって上げられる表面フランジ
製品に関する情報
| 製品名 | ASTM A182 F316/L ANSI B16.5 WN RFのクラス300のステンレス鋼の溶接首によって上げられる表面フランジ |
| サイズの範囲 | 24"への1/2」 |
| 圧力クラス | クラス150 |
| 標準 | ASTM A182 F316/L |
| 表面タイプ | WNRF溶接首によって上げられる表面 |
| 指定 | ANSI B16.5 |
材料:ASTM A182 F316/F316L
ステンレス鋼の316/316Lフランジはモリブデンの付加による塩化物の環境の凹む腐食への抵抗を高めた。手紙「L」は低炭素の内容を表示する。ASME B16.5に従っておよびASME B16.47、SS 316/の316LフランジはASTM A182の等級F316かF316Lの鍛造材から、ASTM A351の等級CF8MかCF3Mの鋳造、およびASTM A240の等級316または316Lの版なされるかもしれない。
SS 316/の316Lフランジはのような多様なタイプ溶接の首、スリップで溶接するソケット盲目重ね継ぎする、通されて供給する、ことができ、減少、等はサイズ1/2の″からクラス150、300、400、600、900 1500、2500の24の″でASME B16.5の提供されるかもしれないフランジを付けたようになる。ASME B16.47シリーズAのフランジはクラス150、300、400、600、900の60 ″を通したサイズ26の″で提供されるかもしれない;ASME B16.47シリーズBのフランジがクラス75の60によるサイズ26の″で提供されるかもしれない間、150、300、400、600、900
ASTM A182 F316/F316Lの化学成分（%）
| 等級 | 最高C | 最高Mn | 最高P | 最高S | 最高Si | NI | Cr | Mo | 最高N |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316Lの機械特性
| 等級 |
引張強さ、分 （MPa） |
強さ、分を降伏 （MPa） |
2inchesの延長、分 （%） |
区域、分の減少 （%） |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
フランジのタイプ:溶接首のフランジ（WN）
溶接首のフランジはまた、先を細くされたハブのフランジを呼びまたは高ハブのフランジは、管に圧力を移すことができる一種のフランジであり高圧力の集中の減少をフランジの底で保障する。2つの溶接の首のフランジが設計するある–第2は管によって製造プラントと、より長いタイプ使用することができないが最初のタイプは管によって使用される。溶接首のフランジは円周の縁を越えて伸びる円形の付属品で構成する。普通鍛造材から製造されたこれらのフランジは、管に実際に溶接される。
表面タイプ:上げられた表面（RF）
上げられた表面フランジは製造プラントの塗布で使用される共通のタイプで容易に識別することである。それは上げられた表面とガスケットの表面がボルト サークルの表面の上で上がるので言われる。この表面タイプは螺線形の傷および二重jacketedタイプのような平らなリング シートのタイプそして金属合成物を含むガスケットの設計の広い組合せの使用を、可能にする。
RFのフランジの目的はより多くの圧力をより小さいガスケット区域に集中し、それにより接合箇所の圧力原子格納容器の機能を高めることである。直径および高さは圧力クラスおよび直径によってASME B16.5に定義した、ある。フランジの圧力評価は上げられた表面の高さを定める。
ANSI B16.5のフランジ次元–クラス300 （mm）
| わずかなサイズ | Dia.の外。 | 厚さ | ハブを通した長さ | ハブのDia. | 上げられた表面Dia。 | 穴の角の半径 | ソケットの深さ | 反対の穴 | 糸の長さ | ボルト孔 | |||||
| WN |
そう SW TR |
LJ | LJ | SW | TR | ボルト サークルDia。 | いいえ | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| わずかなサイズ | リング共同フランジの次元 | 重量（kg） | |||||||||||
| 溝数 | 上げられた部分のDia. | ピッチDia。 | 深さ | 幅 | 本当は半径 |
WN Sch 40 |
そう | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2-/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
