| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A182 F316/L ANSI B16.5 WN RF CL150 |
| 文書 | 製品説明書 PDF |

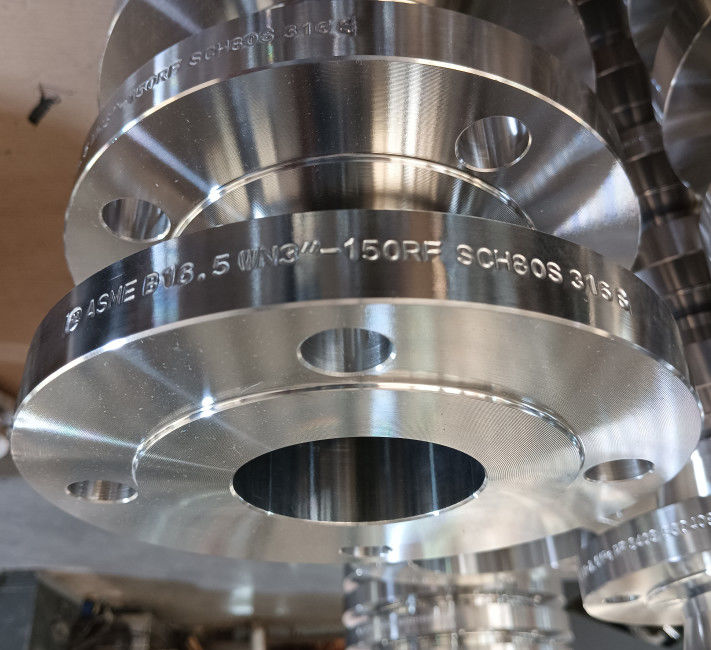

ASTM A182 F316/L ANSI B16.5 WN RF 150級 ステンレス鋼 溶接首 顔面のフレンズ
製品情報
| 製品名 | ASTM A182 F316/L ANSI B16.5 WN RF 150級 ステンレス鋼 溶接首 顔面のフレンズ |
| サイズ範囲 | 1/2 〜 24 |
| 圧力クラス | クラス150 |
| 基準 | ASTM A182 F316/L |
| 顔型 | WNRF 溶接 首 顔 上げ |
| 仕様 | ANSI B165 |
材料:ASTM A182 F316/F316L
ステンレス鋼316/316Lのフレンジは,モリブデンの加法により,塩化物環境における穴の腐食に対する耐性が向上している.文字"L"は低炭素含有を意味する.ASME B16 に基づいて.5およびASME B16.47,SS 316/ 316LフレンズはASTM A182級F316またはF316Lの鍛造物,ASTM A351級CF8MまたはCF3Mの鋳物,およびASTM A240級316または316Lのプレートから作ることができる.
SS 316/ 316Lフレンズは,溶接首,スリップオン,ブラインド,ソケット溶接,ラップジョイント,スレッド,および削減など,さまざまなタイプで提供することができます. ASME B16のフレンズ.クラス150の 1/2"から24"までのサイズで提供されるASME B16.47シリーズAのフレンズは,クラス150,300,400,600,900で26"から60"までのサイズで提供され,ASME B16のフレンズは47 シリーズBは,クラス75の 26 ′′から 60 ′′までのサイズで提供される., 150, 300, 400, 600, 900
ASTM A182 F316/F316L 化学成分 (%)
| グレード | C,最大 | Mn,最大 | P,最大 | S,最大 | そう,最大 | ニ | C.C. | モー | N,最大 |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~140 | 16.0~180 | 2.00~300 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~150 | 16.0~180 | 2.00~300 | 0.10 |
ASTM A182 F316/F316L メカニカルプロパティ
| グレード |
張力強度,分 (MPa) |
収力強度,分 (MPa) |
2インチで長さ,分 (%) |
面積の減少,分 (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
フレンズ型溶接したネックフレンズ (WN)
溶接首フレンズ (weld neck flange) は,角型ハブフレンズまたは高ハブフレンズとも呼ばれ,パイプにストレスを移動できるフレンズの一種です.フレンズの底部で高ストレスの濃度が低下することを確保する溶接首フレンズの設計は2つあります.最初のタイプはパイプで使用され,2番目の長いタイプはパイプで使用できず,プロセスプラントで使用されます.溶接首のフレンジは,周縁を超えて拡張する丸いフィッティングから構成されています鋳造から製造されるこのフレンジは,実際にパイプに溶接されます.
顔型: 顔が上がっている (RF)
リゼイド・フェイス・フレンジは,加工工場での最も一般的なタイプであり,簡単に識別できます.バルティングサークル顔の上にガセットの表面が上昇しているため,それは上昇した顔として言及されていますこの面型は,平面リングシートタイプや螺旋回転型やダブルジャケット型などの金属複合材料を含む,幅広いガスケットデザインの組み合わせを使用することができます.
RFフレンジの目的は,より小さなガスケット領域により多くの圧力を集中させ,それによって関節の圧力を抑える能力を増加させることである.直径と高さはASME B16である.5 定義圧力のクラスと直径によって,フランジの圧力が上昇した面の高さを決定します.
ANSI B16.5 フレンズの寸法 - クラス150 (mm)
| 定額サイズ | ディアの外だ | 厚さ | ハブを通る長さ | ハブ | 顔が上がった | 穴の角半径 | ソケットの深さ | カウンター・ボー | 糸の長さ | ボルトホール | |||||
| WN |
SO SW TR |
LJ | LJ | SW | TR | ボルト・サークル・ダイア | 違う | ダイア | |||||||
| A について | B について | オー | t | Y1 | Y2 | Y3 | X について | R | r1 | D | B4 | Q について | C について | H | |
| 15 | 1/2 | 89 | 11.2 | 47.8 | 16 | 30.0 | 35.1 | 3 | 10 | 45度で大角線に切断された糸o | 16 | 60.5 | 4 | 16 | |
| 20 | 3/4 | 99 | 12.7 | 52.3 | 16 | 38.0 | 42.9 | 3 | 11 | 16 | 69.8 | 4 | 16 | ||
| 25 | 1 | 108 | 14.3 | 55.6 | 18 | 49.5 | 50.8 | 3 | 13 | 18 | 79.2 | 4 | 16 | ||
| 32 | 1 - 1 / 4 | 117 | 15.8 | 57.2 | 21 | 58.5 | 63.5 | 5 | 14 | 21 | 88.9 | 4 | 16 | ||
| 40 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 127 | 17.6 | 62.0 | 22 | 65.0 | 73.2 | 6 | 16 | 22 | 98.6 | 4 | 16 | ||
| 50 | 2 | 152 | 19.1 | 63.5 | 25 | 77.5 | 91.9 | 8 | 18 | 25 | 120.6 | 4 | 19 | ||
| 65 | 2/21 | 178 | 22.4 | 69.8 | 28 | 90.5 | 104.6 | 8 | 19 | 28 | 139.7 | 4 | 19 | ||
| 80 | 3 | 190 | 23.9 | 69.8 | 30 | 108 | 127.0 | 10 | 21 | 30 | 152.4 | 4 | 19 | ||
| 90 | 3-1/2 | 216 | 23.9 | 71.4 | 32 | 122 | 139.7 | 10 | 32 | 177.8 | 8 | 19 | |||
| 100 | 4 | 229 | 23.9 | 76.2 | 33 | 135 | 157.2 | 11 | 33 | 190.5 | 8 | 19 | |||
| 125 | 5 | 254 | 23.9 | 88.9 | 37 | 164 | 185.7 | 11 | 37 | 215.9 | 8 | 22 | |||
| 150 | 6 | 279 | 25.4 | 88.9 | 40 | 192 | 215.9 | 13 | 40 | 241.3 | 8 | 22 | |||
| 200 | 8 | 343 | 28.5 | 101.6 | 44 | 246 | 269.7 | 13 | 44.4 | 298.4 | 8 | 22 | |||
| 250 | 10 | 406 | 30.3 | 101.6 | 49 | 305 | 323.8 | 13 | 49.3 | 362.0 | 12 | 22 | |||
| 300 | 12 | 483 | 31.8 | 114.3 | 56 | 365 | 381.0 | 13 | 55.6 | 431.8 | 12 | 26 | |||
| 350 | 14 | 535 | 35.1 | 127.0 | 57 | 79 | 400 | 412.8 | 13 | 57.2 | 476.2 | 12 | 29 | ||
| 400 | 16 | 595 | 36.6 | 127.0 | 64 | 87 | 457 | 469.9 | 13 | 63.5 | 539.8 | 16 | 29 | ||
| 450 | 18 | 635 | 39.7 | 139.7 | 68 | 97 | 505 | 533.4 | 13 | 68.3 | 577.8 | 18 | 32 | ||
| 500 | 20 | 700 | 43.0 | 144.5 | 73 | 103 | 559 | 584.2 | 13 | 73.2 | 635.0 | 20 | 32 | ||
| 600 | 24 | 815 | 47.8 | 152.4 | 83 | 111 | 663 | 692.2 | 13 | 82.6 | 749.3 | 20 | 35 | ||
| 定額サイズ | リング関節フレンズの寸法 | 体重 (kg) | |||||||||||
| 溝番号 | デイア. 上げられた部分 | ピッチ・ディア | 深さ | 幅 | 下の半径 |
WN シェ 40 |
SO | BL |
SW シェ 40 |
LJ | TR | ||
| A について | B について | K | P | E について | F について | r2 | |||||||
| 15 | 1/2 | 0.57 | 0.41 | 0.43 | 0.42 | 0.46 | 0.42 | ||||||
| 20 | 3/4 | 0.73 | 0.59 | 0.64 | 0.60 | 0.65 | 0.60 | ||||||
| 25 | 1 | R15 | 63.5 | 47.62 | 6.35 | 8.74 | 0.8 | 1.03 | 0.79 | 0.87 | 0.81 | 0.86 | 0.82 |
| 32 | 1 - 1 / 4 | R17 | 73.5 | 57.16 | 6.35 | 8.74 | 0.8 | 1.33 | 1.03 | 1.16 | 1.05 | 1.10 | 1.07 |
| 40 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | R19 | 83.0 | 65.07 | 6.35 | 8.74 | 0.8 | 1.76 | 1.36 | 1.58 | 1.38 | 1.43 | 1.41 |
| 50 | 2 | R22 | 102 | 82.55 | 6.35 | 8.74 | 0.8 | 2.61 | 2.10 | 2.47 | 2.14 | 2.20 | 2.18 |
| 65 | 2/21 | R25 | 122 | 101.60 | 6.35 | 8.74 | 0.8 | 4.08 | 3.25 | 4.00 | 3.34 | 3.40 | 3.38 |
| 80 | 3 | R29 | 134 | 114.30 | 6.35 | 8.74 | 0.8 | 4.93 | 3.87 | 4.95 | 3.99 | 4.00 | 4.05 |
| 90 | 3-1/2 | R33 | 154 | 131.78 | 6.35 | 8.74 | 0.8 | 6.12 | 4.89 | 6.42 | 5.06 | 5.10 | |
| 100 | 4 | R36 | 172 | 149.22 | 6.35 | 8.74 | 0.8 | 6.96 | 5.38 | 7.09 | 5.55 | 5.63 | |
| 125 | 5 | R40 | 194 | 171.45 | 6.35 | 8.74 | 0.8 | 8.83 | 6.29 | 8.72 | 6.43 | 6.68 | |
| 150 | 6 | R43 | 219 | 193.68 | 6.35 | 8.74 | 0.8 | 10.9 | 7.77 | 11.4 | 7.89 | 8.27 | |
| 200 | 8 | R48 | 274 | 247.65 | 6.35 | 8.74 | 0.8 | 17.9 | 12.4 | 19.6 | 12.6 | 12.6 | |
| 250 | 10 | R52 | 331 | 304.80 | 6.35 | 8.74 | 0.8 | 25.0 | 17.6 | 29.1 | 17.8 | 17.6 | |
| 300 | 12 | R56 | 407 | 381.00 | 6.35 | 8.74 | 0.8 | 38.7 | 27.7 | 43.8 | 28.1 | 27.8 | |
| 350 | 14 | R59 | 426 | 396.88 | 6.35 | 8.74 | 0.8 | 51 | 35.3 | 59 | 47.6 | 35.2 | |
| 400 | 16 | R64 | 483 | 454.02 | 6.35 | 8.74 | 0.8 | 64 | 44.9 | 77 | 63.5 | 45.3 | |
| 450 | 18 | R68 | 547 | 517.52 | 6.35 | 8.74 | 0.8 | 75 | 49.3 | 94 | 72.6 | 49.7 | |
| 500 | 20 | R72 | 597 | 558.80 | 6.35 | 8.74 | 0.8 | 94 | 63 | 123 | 88.5 | 63.5 | |
| 600 | 24 | R76 | 712 | 673.10 | 6.35 | 8.74 | 0.8 | 133 | 89 | 188 | 124.7 | 90.5 | |
