| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | JIS SUS304 VF FF |
| 文書 | 製品説明書 PDF |

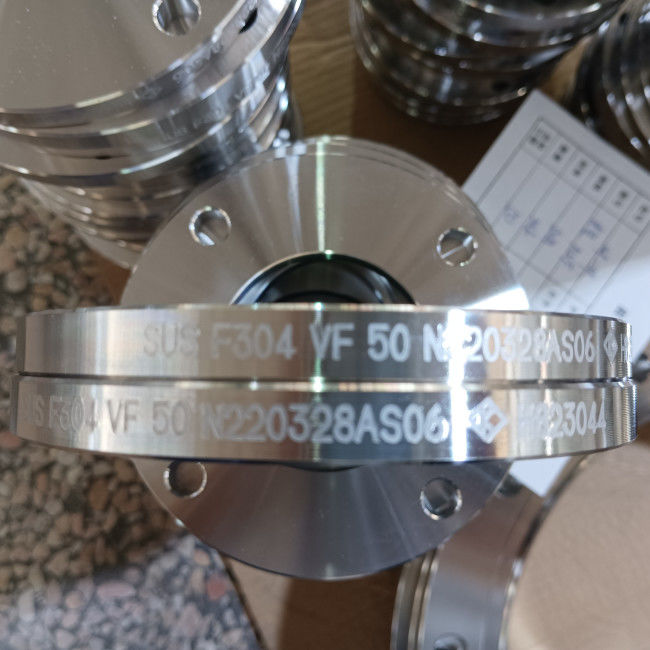

JIS SUS304 VF FF JISの標準的なステンレス鋼の真空の太字のフランジ
製品に関する情報
| 製品名 | JIS SUS304 VF FF JISの標準的なステンレス鋼の真空の太字のフランジ |
| サイズの範囲 | 20"への3/8" |
| 圧力クラス | 5K 10K 16K 20K 40K |
| 標準 | JISB2290 |
| 表面タイプ | 太字（FF） |
| 材料 | SUS304 |
| 起源 | 中国 |
材料:ステンレス鋼SUS304
SUS304材料は日本JISの標準および最も一般的なステンレス鋼であり、18%のCrおよび8% NIを含んでいる。それは高温および低温の環境のよい強さおよび熱抵抗を維持できまた穏やかな大気でよい耐食性、weldability、冷たい実行可能性および機械特性がある。
SUS304ステンレス鋼の化学成分
| 標準 | 等級 | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | NI |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8-10.5 |
SUS304ステンレス鋼の機械特性
| 標準 | 等級 |
Dia. （d） （mm） |
降伏強さ （N/mm2） |
引張強さ （N/mm2） |
延長 （%） |
硬度 （HB） |
硬度 （HV） |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
JIS VFのフランジ次元（mm）
|
管のわずかなサイズ |
フランジ | D | OD | 厚さ | ボルト孔 | ボルト モデル | ||
| T | C | いいえ。 | H | |||||
| 10A | VF-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 |
表面タイプFFの太字
ASTMの標準の平らな表面と等しい構造的にJISの標準のFF完全な表面同輩。平らな表面フランジにボルト サークルの表面と同じ平面でガスケットの表面がある。平らな表面フランジを使用して適用は頻繁に合うフランジかフランジを付けたようになった付属品が鋳造からなされる適用である。
ガスケットの表面および指定のJISの標準的な分類
| ガスケットの表面の分類 | 指定 | 図 | ||
| 太字 | FF | |
||
| 上げられた表面 | RF | |
||
| 男女の表面 | 男性の座席 | MF | MF-M | |
| 女性の座席 | MF-F | |
||
| 溝形 | 舌 | TG | TG-T | |
| 溝 | TG-G | |
||
