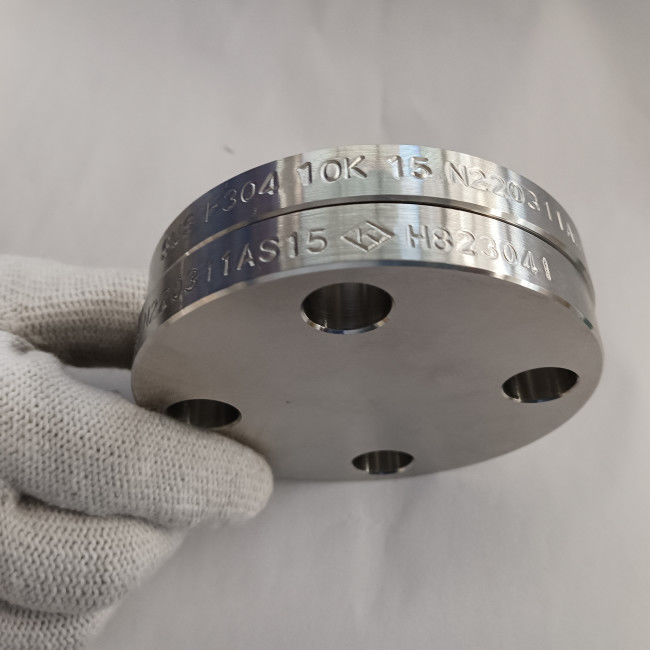

SUS304 10K BL-FF JISの標準のステンレス鋼の盲目の太字のフランジ
製品に関する情報
| 製品名 |
SU 304 10K BL-FF JISの標準のステンレス鋼の盲目の太字のフランジ |
| サイズの範囲 | 60"への3/8" |
| 圧力クラス | 10K （10kg/cm2） |
| 標準 | JISB2220 |
| 表面タイプ | BLFFのブランクの太字 |
| 材料 | SUS304 |
| 起源 | 中国 |
| 適用 |
製造業および食品加工のポンプ、弁および容器。 産業waterworksのパイプ継ぎ手。 すべてのサイズの熱交換器そして暖房装置。 採鉱サポート。 原子力システム |
材料:ステンレス鋼SUS304
SUS304材料は日本JISの標準および最も一般的なステンレス鋼であり、18%のCrおよび8% NIを含んでいる。それは高温および低温の環境のよい強さおよび熱抵抗を維持できまた穏やかな大気でよい耐食性、weldability、冷たい実行可能性および機械特性がある。
SUS304ステンレス鋼の化学成分
| 標準 | 等級 | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | NI |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8-10.5 |
SUS304ステンレス鋼の機械特性
| 標準 | 等級 |
Dia. （d） （mm） |
降伏強さ （N/mm2） |
引張強さ （N/mm2） |
延長 （%） |
硬度 （HB） |
硬度 （HV） |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
表面タイプ:BLFF -ブランクの太字のフランジ
ASMEの標準の平らな表面フランジを盲目にするために匹敵するBLFFはJISの標準の指定である。
ブランク フランジはボルト孔およびパイプラインを封鎖するか、または終わりの流れを作成するのに使用されている固体表面が付いている円の版である。それらは石油化学製品、公共事業、管工学で広く利用され、水は企業を働かせる。ブランク フランジは2つの開いたフランジの間にパイプラインによる液体の流れを防ぐために置かれる。
ブランク フランジは準備中の流れが維持のために停止しなければならないので引き受けるパイプラインの維持か修理けれども最も近い弁が修理場所からキロメートルであるかもしれないとき普通必要である。その結果、パイプラインにブランク フランジを取付けることははるかに費用効果が大きい。
平らな表面フランジにボルト サークルの表面と同じ平面でガスケットの表面がある。平らな表面フランジを使用して適用は頻繁に合うフランジかフランジを付けたようになった付属品が鋳造からなされる適用である。
JISのフランジ10K （10kg/cm2）次元（mm）
| わずかなサイズ | フランジの厚さ | ハブ小さいdia.の側面のDia. | ハブ大きいDia.の側面のDia. | ハブの先を細くすること | フランジの全長 | （20）に溝を彫ること | 肉付けの半径 | WN （21）の代理次元 | ||||||||
| t | t | a | a | b | b （19） | x | x | T | T | c | r | r （2） | t | x | ||
| BLを除いて | BL | SOH、SW、LJ、TR | WN | SOH、SW、LJ、TR | WN、IT | WN | IT | SOH、SW、LJ、TR | WN | LJ | SOH、SW、LJ、TR | WN、IT | WN | |||
| 10 | 12 | 12 | 23 | 17.3 | 26 | 28 | 1.25 | 1.25 | 16 | 29 | — | 4 | 4 | — | — | |
| 15 | 12 | 12 | 27 | 21.7 | 30 | 33 | 1.25 | 1.25 | 16 | 31 | 3 | 4 | 4 | — | — | |
| 20 | 14 | 14 | 33 | 27.2 | 36 | 38 | 1.25 | 1.25 | 20 | 32 | 3 | 4 | 4 | — | — | |
| 25 | 14 | 14 | 41 | 34.0 | 44 | 47 | 1.25 | 1.25 | 20 | 36 | 3 | 4 | 4 | — | — | |
| 32 | 16 | 16 | 50 | 42.7 | 53 | 56 | 1.25 | 1.25 | 22 | 38 | 4 | 4 | 4 | — | — | |
| 40 | 16 | 16 | 56 | 48.6 | 60 | 62 | 1.25 | 1.25 | 24 | 38 | 4 | 4 | 4 | — | — | |
| 50 | 16 | 16 | 69 | 60.5 | 73 | 75 | 1.25 | 1.25 | 24 | 40 | 4 | 4 | 4 | — | — | |
| 65 | 18 | 18 | 86 | 76.3 | 91 | 92 | 1.25 | 1.25 | 27 | 44 | 5 | 4 | 4 | — | — | |
| 80 | 18 | 18 | 99 | 89.1 | 105 | 105 | 1.25 | 1.25 | 30 | 45 | 5 | 4 | 5 | — | — | |
| 90 | 18 | 18 | — | 101.6 | — | 117 | 1.25 | 1.25 | — | 45 | 5 | — | 5 | — | — | |
| 100 | 18 | 18 | 127 | 114.3 | 130 | 130 | 1.25 | 1.25 | 36 | 45 | 5 | 4 | 5 | — | — | |
| 125 | 20 | 20 | 154 | 139.8 | 161 | 156 | 1.25 | 1.25 | 40 | 47 | 6 | 4 | 5 | — | — | |
| 150 | 22 | 22 | 182 | 165.2 | 189 | 184 | 1.25 | 1.25 | 40 | 53 | 6 | 4 | 5 | — | — | |
| 175 | 22 | 22 | — | 190.7 | — | 210 | 1.25 | 1.25 | — | 55 | — | — | 5 | — | — | |
| 200 | 22 | 22 | — | 216.3 | — | 238 | 1.25 | 1.25 | — | 58 | 6 | — | 5 | — | — | |
| 225 | 22 | 22 | — | 241.8 | — | 261 | 1.25 | 1.25 | — | 58 | — | — | 5 | — | — | |
| 250 | 24 | 24 | 288 | 267.4 | 292 | 292 | 1.25 | 1.25 | 36 | 65 | 6 | 6 | 6 | — | — | |
| 300 | 24 | 24 | 340 | 318.5 | 346 | 345 | 1.25 | 1.25 | 38 | 68 | 9 | 6 | 6 | — | — | |
| 350 | 26 | 26 | 380 | 355.6 | 386 | 388 | 1.25 | 1.25 | 42 | 79 | 9 | 6 | 6 | — | — | |
| 400 | 28 | 28 | 436 | 406.4 | 442 | 442 | 1.25 | 1.25 | 44 | 85 | 9 | 6 | 6 | — | — | |
| 450 | 30 | 30 | 496 | 457.2 | 502 | 495 | 1.25 | 1.25 | 48 | 90 | 9 | 6 | 6 | — | — | |
| 500 | 30 | 30 | 548 | 508.0 | 554 | 546 | 1.5 | 1.5 | 48 | 99 | 9 | 6 | 6 | 40 | 1.25 | |
| 550 | 32 | 34 | 604 | 558.8 | 610 | 597 | 1.75 | 1.75 | 52 | 111 | 9 | 6 | 6 | 42 | 1.5 | |
| 600 | 32 | 36 | 656 | 609.6 | 662 | 648 | 1.75 | 1.75 | 52 | 112 | 9 | 6 | 6 | 42 | 1.5 | |
| 650 | 34 | 38 | 706 | 660.4 | 712 | 700 | 1.75 | 1.75 | 56 | 116 | — | 6 | 6 | 44 | 1.5 | |
| 700 | 34 | 40 | 762 | 711.2 | 770 | 754 | 2 | 2 | 58 | 132 | — | 6 | 6 | 56 | 1.5 | |
| 750 | 36 | 44 | 816 | 762.0 | 824 | 807 | 2 | 2 | 62 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 800 | 36 | 46 | 868 | 812.8 | 876 | 858 | 2 | 2 | 64 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 850 | 36 | 48 | 920 | 863.6 | 928 | 908 | 2 | 2 | 66 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 900 | 38 | 50 | 971 | 914.4 | 979 | 959 | 2 | 2 | 70 | 140 | — | 6 | 6 | 62 | 1.5 | |
| 1000 | 40 | 56 | 1073 | 1016.0 | 1081 | 1065 | 2 | 2 | 74 | 151 | — | 6 | 6 | 66 | 1.5 | |
| 1100 | 42 | 62 | 1175 | 1117.6 | 1185 | 1174 | 2 | 2 | 95 | 170 | — | 8 | 10 | 72 | 1.5 | |
| 1200 | 44 | 66 | 1278 | 1219.2 | 1290 | 1281 | 2 | 2 | 101 | 182 | — | 8 | 10 | 76 | 1.5 | |
| 1350 | 48 | 74 | 1432 | 1371.6 | 1450 | 1438 | 2 | 2 | 110 | 200 | — | 8 | 10 | 82 | 1.5 | |
| 1500 | 50 | 82 | 1585 | 1524.0 | 1605 | 1598 | 2 | 2 | 123 | 218 | — | 8 | 12 | 88 | 1.5 | |
注:
（19） ITのフランジと、この次元は参照のために示されている。
（20）これは半径として次元cと円形になるかもしれない
（21）この次元はかかわっている党間の一致で定められるかもしれない
