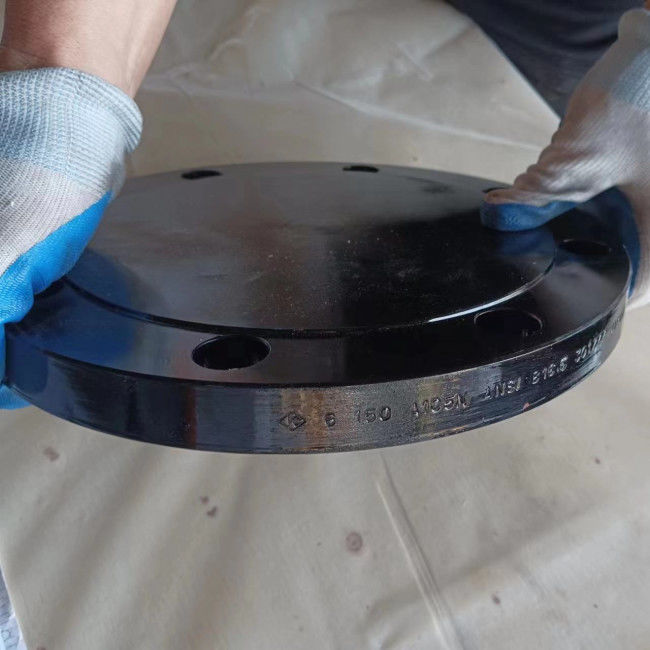

6" ASTM A105N ANSI B16.5 BL RFのクラス150カーボン盲目の上げられた表面鋼鉄フランジ
製品に関する情報
| 製品名 | 6" ASTM A105N ANSI B16.5 BL RFのクラス150の炭素鋼のフランジ |
| サイズの範囲 | 6" |
| 圧力クラス | クラス150 |
| 標準 | ASTM A105N |
| 表面タイプ | BL RFの盲目の上げられた表面 |
| 指定 | ANSI B16.5 |
| コーティング | Anti-rustペンキは、熱いすくい黄色い透明めっきされたの亜鉛オイルの黒いペンキ、電流を通されたでき、 |
ASTM A105/A105N
ASTM A105のフランジは圧力システムの包囲された、高温サービスのための造られた炭素鋼のフランジである。これらのフランジはASME B16.5、ASME B16.47、ASME B16.48、ASME B16.36、MSS SP 44、API 605をカバーするいろいろ標準規格に従って製造されるかもしれASTM A105材料になされるAPI 6A、等のフランジは最高重量4540のkgの限られる。
ASTM A105およびA105Nの鋼鉄フランジは同じ、持っている同じ原料、同じ鋼鉄等級、別の熱処理の条件をではない。Nは標準化の熱処理およびA105フランジの裕福な層を熱処理の条件意味しない。要約すると、ASTM A105のフランジにおよびASTM A105Nのフランジに同じ化学成分があるが、A105Nによりよい機械特性があり、通常重大な状態で使用される。
ASTM A105の化学成分（%）
| 鋼鉄クラス |
C 最高 |
Si | Mn |
P 最高 |
S 最高 |
NI 最高 |
Cr 最高 |
Mo 最高 |
V 最高 |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 | 0.08 |
ASTM A105の機械特性
| 鋼鉄クラス |
引張強さ 分 （MPa） |
降伏強さ 分 （MPa） |
延長 分 （%） |
区域分の減少 （%） |
硬度 （HBW） |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
ANSI B16.5のフランジ次元-クラス150
| わずかなサイズ | Dia.の外。 | 厚さ | ハブを通した長さ | ハブのDia. | 上げられた表面Dia。 | 穴の角の半径 | ソケットの深さ | 反対の穴 | 糸の長さ | ボルト孔 | |||||
| WN |
そう SW TR |
LJ | LJ | SW | TR | ボルト サークルDia。 | いいえ | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 89 | 11.2 | 47.8 | 16 | 30.0 | 35.1 | 3 | 10 | 45oで糸の主要なdia.に溝を彫られる | 16 | 60.5 | 4 | 16 | |
| 20 | 3/4 | 99 | 12.7 | 52.3 | 16 | 38.0 | 42.9 | 3 | 11 | 16 | 69.8 | 4 | 16 | ||
| 25 | 1 | 108 | 14.3 | 55.6 | 18 | 49.5 | 50.8 | 3 | 13 | 18 | 79.2 | 4 | 16 | ||
| 32 | 1-1/4 | 117 | 15.8 | 57.2 | 21 | 58.5 | 63.5 | 5 | 14 | 21 | 88.9 | 4 | 16 | ||
| 40 | 1-1/2 | 127 | 17.6 | 62.0 | 22 | 65.0 | 73.2 | 6 | 16 | 22 | 98.6 | 4 | 16 | ||
| 50 | 2 | 152 | 19.1 | 63.5 | 25 | 77.5 | 91.9 | 8 | 18 | 25 | 120.6 | 4 | 19 | ||
| 65 | 2-/21 | 178 | 22.4 | 69.8 | 28 | 90.5 | 104.6 | 8 | 19 | 28 | 139.7 | 4 | 19 | ||
| 80 | 3 | 190 | 23.9 | 69.8 | 30 | 108 | 127.0 | 10 | 21 | 30 | 152.4 | 4 | 19 | ||
| 90 | 3-1/2 | 216 | 23.9 | 71.4 | 32 | 122 | 139.7 | 10 | 32 | 177.8 | 8 | 19 | |||
| 100 | 4 | 229 | 23.9 | 76.2 | 33 | 135 | 157.2 | 11 | 33 | 190.5 | 8 | 19 | |||
| 125 | 5 | 254 | 23.9 | 88.9 | 37 | 164 | 185.7 | 11 | 37 | 215.9 | 8 | 22 | |||
| 150 | 6 | 279 | 25.4 | 88.9 | 40 | 192 | 215.9 | 13 | 40 | 241.3 | 8 | 22 | |||
| 200 | 8 | 343 | 28.5 | 101.6 | 44 | 246 | 269.7 | 13 | 44.4 | 298.4 | 8 | 22 | |||
| 250 | 10 | 406 | 30.3 | 101.6 | 49 | 305 | 323.8 | 13 | 49.3 | 362.0 | 12 | 22 | |||
| 300 | 12 | 483 | 31.8 | 114.3 | 56 | 365 | 381.0 | 13 | 55.6 | 431.8 | 12 | 26 | |||
| 350 | 14 | 535 | 35.1 | 127.0 | 57 | 79 | 400 | 412.8 | 13 | 57.2 | 476.2 | 12 | 29 | ||
| 400 | 16 | 595 | 36.6 | 127.0 | 64 | 87 | 457 | 469.9 | 13 | 63.5 | 539.8 | 16 | 29 | ||
| 450 | 18 | 635 | 39.7 | 139.7 | 68 | 97 | 505 | 533.4 | 13 | 68.3 | 577.8 | 18 | 32 | ||
| 500 | 20 | 700 | 43.0 | 144.5 | 73 | 103 | 559 | 584.2 | 13 | 73.2 | 635.0 | 20 | 32 | ||
| 600 | 24 | 815 | 47.8 | 152.4 | 83 | 111 | 663 | 692.2 | 13 | 82.6 | 749.3 | 20 | 35 | ||
| わずかなサイズ | リング共同フランジの次元 | 重量（kg） | |||||||||||
| 溝数 | 上げられた部分のDia. | ピッチDia。 | 深さ | 幅 | 本当は半径 |
WN Sch 40 |
そう | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | 0.57 | 0.41 | 0.43 | 0.42 | 0.46 | 0.42 | ||||||
| 20 | 3/4 | 0.73 | 0.59 | 0.64 | 0.60 | 0.65 | 0.60 | ||||||
| 25 | 1 | R15 | 63.5 | 47.62 | 6.35 | 8.74 | 0.8 | 1.03 | 0.79 | 0.87 | 0.81 | 0.86 | 0.82 |
| 32 | 1-1/4 | R17 | 73.5 | 57.16 | 6.35 | 8.74 | 0.8 | 1.33 | 1.03 | 1.16 | 1.05 | 1.10 | 1.07 |
| 40 | 1-1/2 | R19 | 83.0 | 65.07 | 6.35 | 8.74 | 0.8 | 1.76 | 1.36 | 1.58 | 1.38 | 1.43 | 1.41 |
| 50 | 2 | R22 | 102 | 82.55 | 6.35 | 8.74 | 0.8 | 2.61 | 2.10 | 2.47 | 2.14 | 2.20 | 2.18 |
| 65 | 2-/21 | R25 | 122 | 101.60 | 6.35 | 8.74 | 0.8 | 4.08 | 3.25 | 4.00 | 3.34 | 3.40 | 3.38 |
| 80 | 3 | R29 | 134 | 114.30 | 6.35 | 8.74 | 0.8 | 4.93 | 3.87 | 4.95 | 3.99 | 4.00 | 4.05 |
| 90 | 3-1/2 | R33 | 154 | 131.78 | 6.35 | 8.74 | 0.8 | 6.12 | 4.89 | 6.42 | 5.06 | 5.10 | |
| 100 | 4 | R36 | 172 | 149.22 | 6.35 | 8.74 | 0.8 | 6.96 | 5.38 | 7.09 | 5.55 | 5.63 | |
| 125 | 5 | R40 | 194 | 171.45 | 6.35 | 8.74 | 0.8 | 8.83 | 6.29 | 8.72 | 6.43 | 6.68 | |
| 150 | 6 | R43 | 219 | 193.68 | 6.35 | 8.74 | 0.8 | 10.9 | 7.77 | 11.4 | 7.89 | 8.27 | |
| 200 | 8 | R48 | 274 | 247.65 | 6.35 | 8.74 | 0.8 | 17.9 | 12.4 | 19.6 | 12.6 | 12.6 | |
| 250 | 10 | R52 | 331 | 304.80 | 6.35 | 8.74 | 0.8 | 25.0 | 17.6 | 29.1 | 17.8 | 17.6 | |
| 300 | 12 | R56 | 407 | 381.00 | 6.35 | 8.74 | 0.8 | 38.7 | 27.7 | 43.8 | 28.1 | 27.8 | |
| 350 | 14 | R59 | 426 | 396.88 | 6.35 | 8.74 | 0.8 | 51 | 35.3 | 59 | 47.6 | 35.2 | |
| 400 | 16 | R64 | 483 | 454.02 | 6.35 | 8.74 | 0.8 | 64 | 44.9 | 77 | 63.5 | 45.3 | |
| 450 | 18 | R68 | 547 | 517.52 | 6.35 | 8.74 | 0.8 | 75 | 49.3 | 94 | 72.6 | 49.7 | |
| 500 | 20 | R72 | 597 | 558.80 | 6.35 | 8.74 | 0.8 | 94 | 63 | 123 | 88.5 | 63.5 | |
| 600 | 24 | R76 | 712 | 673.10 | 6.35 | 8.74 | 0.8 | 133 | 89 | 188 | 124.7 | 90.5 | |
フランジのタイプ:ブランク フランジ
ASME B16.5に従って製造されたブランク フランジはクラス150からクラス2500で提供することができる。のは基本的にハブか退屈させた中心がない円ディスクである。ボルト孔は固体ディスクの円周の端に沿って対称的にあき、一直線に並ぶ。リング結合する表面（RJ）、または平らな表面通常（FF）をブランク フランジは上げられた表面（RF）と供給されるかもしれない。ブランク フランジはプラグか帽子のそれに類似した機能に役立ち、配管、弁および圧力容器の入り口の終わりを削除するのに使用されている。それは鋳造物、鍛造材、特定の版、またはフラット バーから製造されるかもしれない。
表面タイプ:上げられた表面（RF）
上げられた表面フランジは製造プラントの塗布で使用される共通のタイプで容易に識別することである。それは上げられた表面とガスケットの表面がボルト サークルの表面の上で上がるので言われる。この表面タイプは螺線形の傷および二重jacketedタイプのような平らなリング シートのタイプそして金属合成物を含むガスケットの設計の広い組合せの使用を、可能にする。
RFのフランジの目的はより多くの圧力をより小さいガスケット区域に集中し、それにより接合箇所の圧力原子格納容器の機能を高めることである。直径および高さは圧力クラスおよび直径によってASME B16.5に定義した、ある。フランジの圧力評価は上げられた表面の高さを定める。
