通されたフランジTR ASTM A182 ANSI B16.5
通されたフランジ

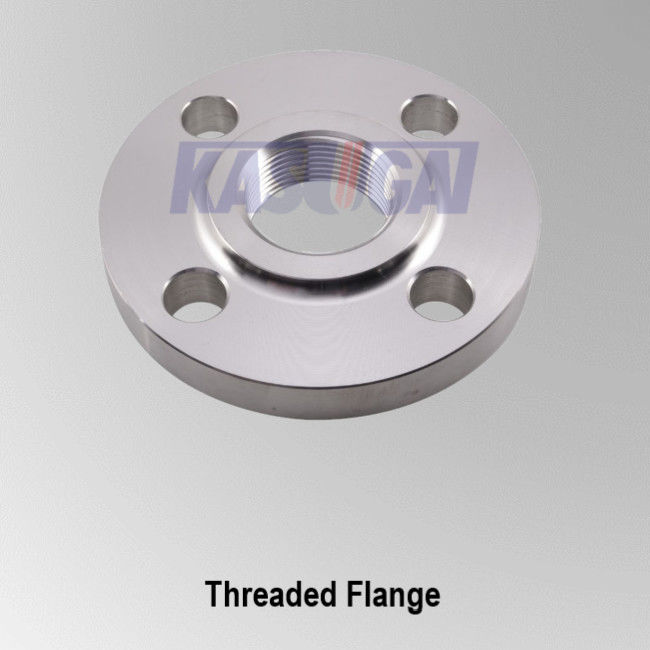

ASME B16.5に従って製造された通されたフランジはフランジのスリップに類似している、しかし穴にASME B1.20.1に従って先を細くすることの管糸がある。糸はフランジの入り口の軸線と同心であり、一直線上変化は（フランジの表面への垂直）メートルごとの5つのmmを超過しない。通されたフランジはクラス150、クラス300、クラス400、クラス600およびクラス900の圧力評価のためにサイズNPS 1/2からNPS 24で利用できる。クラス1500およびクラス2500のためのサイズはNPS 1/2からNPS 2-1/2.に利用できる。
製品に関する情報
| 製品名 | 通されたステンレス鋼のフランジ |
| サイズの範囲 | 24"への1/2' |
| 圧力クラス | 150、300、400、600、900 1500、2500、 |
| 標準 | ASTM A182 |
| 表面タイプ | 通されて（TR） |
| 次元 | ANSI B16.5の注文のデッサン |
| 厚さ | Sch5SへのSch160、XXS |
| 起源 | 中国 |
| 適用 | 水または航空業務は極度な圧力および正常な温度でおよび/または溶接が危険を作成するかもしれない爆薬区域で作動する。 |
| テスト | 直読の分光写真器、流体静力学の試験機、X線の探知器、超音波欠陥の探知器、磁気探傷探知器 |
| 検定証 | 原料の証明書、100%レントゲン写真術のテスト レポート、第三者の点検報告の |
利点及び不利な点:適用
通されたフランジ接合箇所は溶接なしで組み立てることができる。端に先を細くされた糸と供給される管は通されたフランジと容易に組み立てることができる。この特徴は通されたフランジを正常な周囲温度でそして溶接が危険を作成するかもしれない高性能爆薬区域で作動する極度な圧力サービスにうってつけにする。
通されたフランジの不利な点はまた明らかである。裂け目は外的の形作ったと内部糸の間で容易にプロセス液体を捕獲し、保つかもしれない。これはどのプロセス液体がの間にすきま腐食に敏感に糸の地域を突き通し、失敗に終わるか通された関係をする。通された接合箇所はまた重要な圧力の暴徒を意味する。圧力が激化するので、きつく締まることによる糸の地域で徹底的に拡張および収縮の比較的少数のミスアラインメントによって引き起こされる周期または動きは失敗に通されたフランジを服従させるかもしれない。
通された鋼鉄フランジは通常サイズNPS 6 （DN 150）のためのまたはより小さいそして250°F.を超過しない設計温度の水または航空業務に限られる。それらは高温、循環圧力、または腐食性の液体を含む条件のために適していない。通されたフランジの次元の許容はフランジのスリップのそれとほとんど同じである。
