溶接首のステンレス鋼の管はANSI B16.5 WN ASTM A182 ASMEフランジを付けたようになる

溶接首のフランジWN ASTM A182 ASME/ANSI B16.5のクラス150に2500

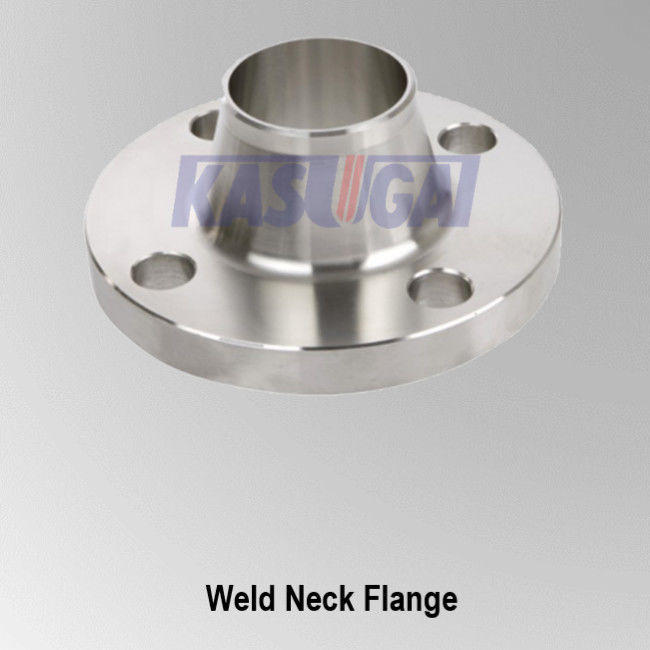

溶接首のフランジ

溶接首のフランジはまた、先を細くされたハブのフランジを呼びまたは高ハブのフランジは、管に圧力を移すことができる一種のフランジであり高圧力の集中の減少をフランジの底で保障する。2つの溶接の首のフランジが設計するある–第2は管によって製造プラントと、より長いタイプ使用することができないが最初のタイプは管によって使用される。溶接首のフランジは円周の縁を越えて伸びる円形の付属品で構成する。普通鍛造材から製造されたこれらのフランジは、管に実際に溶接される。

製品に関する情報

長い溶接首のフランジ（LWN）

このフランジのタイプはと作成された従って圧力が管およびフランジの底の応力集中を減らすことに移すことができる高ハブのフランジみなされる。

長い溶接の首のフランジはノズルとして作用する圧力容器の構造に主に加えられる（thermowellのノズルのような）。圧力容器に共通の溶接の首のフランジを付けるためには、管の部分は付加的な溶接と要求される。LWNのフランジは容器に一方では直接付す、それ故に、完全に補強されたノズルとして見ることができる。それはフランジを付けたようになるために管で溶接継ぎ目を作ることを避け、自己補強を提供する。

溶接首のフランジの減少

それはまたフランジの首に小さい直径の管に溶接するため減少の直径があるので、減少呼ばれ首のフランジを溶接する。

減少のフランジが管の直径の減少をするのに使用されている。減少のフランジを付けたようになった接合箇所は減少のフランジおよび標準的なフランジから成っていて、減力剤の付属品のように作用する。図1に示すように、標準的なフランジBと接触してあるフランジAの減少のより大きい終わりは「減少が」なされているサイズとして知られている;管に溶接される減少のフランジAのより小さい端は「減少が」なされているサイズとして知られている。流れは小型からより大きいのに移動するべきである。流れ方向が逆転したら、厳しい乱れは成長してもよい。

2つの標準的な溶接の首のフランジが付いている管ラインの減少をするためには、付加的な減力剤は図2に示すように使用される。この構成の全長は図1に示すように減少のフランジを付けたようになった接合箇所のL+Mより大いに長い2L+Hである。フランジを減らす使用が効果的に鳴いた状態のスペースを節約できることを意味する。実際、減少のフランジは限られたスペースが付いている取付けで最も頻繁に使用される。
